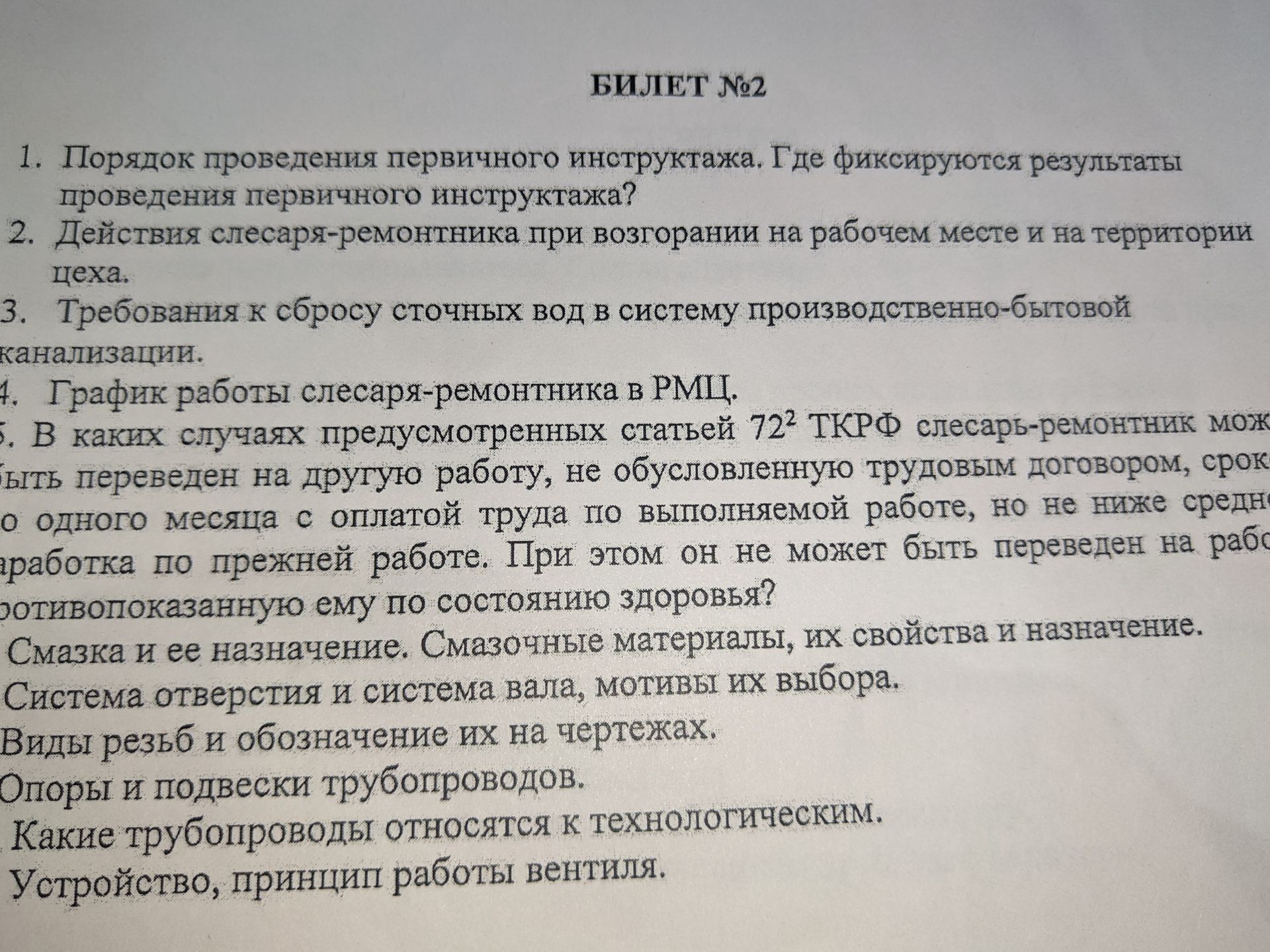

Опоры и подвески трубопроводов.

Решение:

Опоры трубопроводов

Опоры трубопроводов — это устройства, предназначенные для крепления трубопроводов к строительным конструкциям (фундаментам, стенам, колоннам) и для восприятия нагрузок от массы трубопровода, транспортируемой среды, изоляции, а также для ограничения перемещений трубопровода.

Виды опор по способу крепления:

1. Неподвижные опоры: Полностью исключают перемещение трубопровода в одном или нескольких направлениях. Они воспринимают осевые, поперечные и вертикальные нагрузки.
2. Подвижные опоры: Допускают перемещение трубопровода в определенном направлении (вдоль оси, поперек оси, вертикально). Они бывают:

   • Скользящие опоры: Ограничивают вертикальные и поперечные перемещения, но допускают осевое.
   • Катковые опоры: Позволяют перемещаться вдоль оси трубопровода.
   • Пружинные опоры: Воспринимают вертикальные нагрузки и компенсируют температурные перемещения трубопровода за счет упругости пружины.

Подвески трубопроводов

Подвески трубопроводов — это элементы крепления, предназначенные для подвешивания трубопроводов к потолочным или другим конструкциям. Они могут быть:

• Жесткие подвески: Не допускают перемещения трубопровода.
• Регулируемые подвески: Позволяют регулировать натяжение и положение трубопровода.

Основные функции опор и подвесок:

• Поддержание массы трубопровода.
• Компенсация температурных удлинений.
• Ограничение перемещений и вибраций.
• Направление трубопровода в заданном направлении.

Ответ: Опоры и подвески крепят трубопроводы к конструкциям, поддерживают их массу, компенсируют температурные расширения и ограничивают нежелательные перемещения. Опоры бывают неподвижные и подвижные (скользящие, ка тковые, пружинные), подвески — жесткие и регулируемые.
