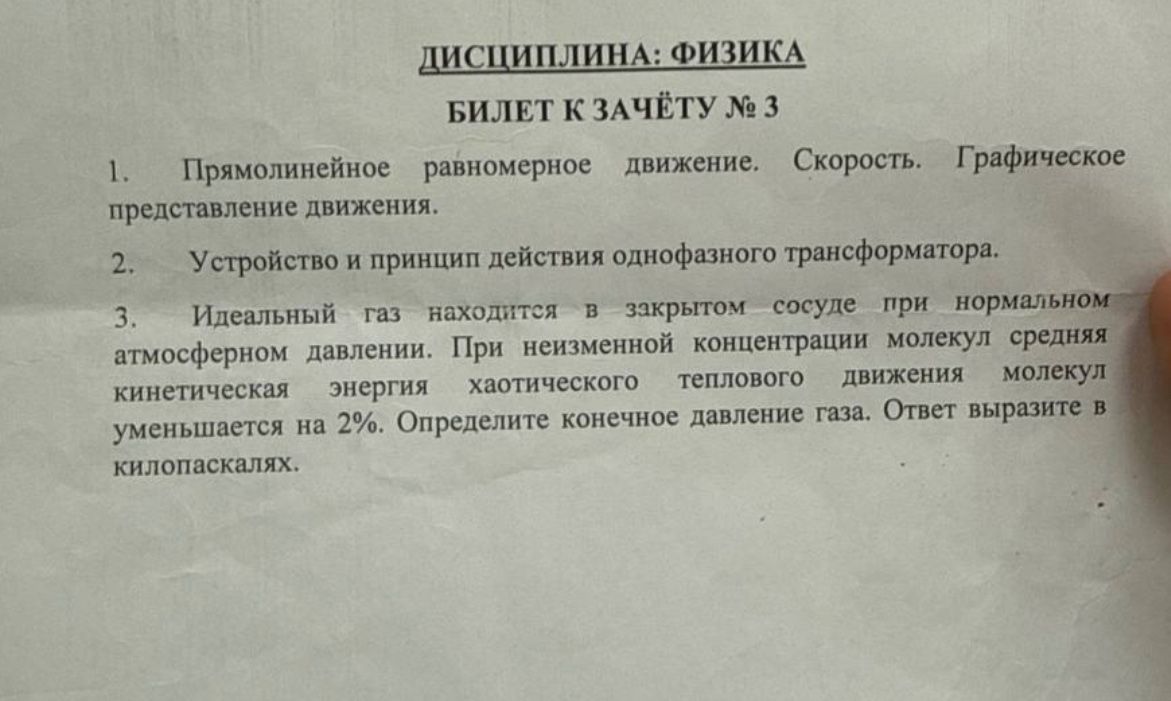

2. Устройство и принцип действия однофазного трансформатора.

2. Устройство и принцип действия однофазного трансформатора.

Устройство однофазного трансформатора:

Трансформатор состоит из двух основных частей:

1. Магнитопровод (сердечник): Обычно изготавливается из тонких листов электротехнической стали, изолированных друг от друга. Это уменьшает потери на вихревые токи. Магнитопровод имеет замкнутую форму (например, Ш-образный или кольцевой), чтобы обеспечить путь для магнитного потока.
2. Обмотки: На магнитопроводе расположены две или более обмотки, изолированные друг от друга и от сердечника.
   • Первичная обмотка: К ней подключается источник переменного напряжения.
   • Вторичная обмотка: К ней подключается нагрузка, и с нее снимается измененное напряжение.

Принцип действия однофазного трансформатора:

Принцип действия трансформатора основан на явлении электромагнитной индукции и законе сохранения энергии.

1. Создание переменного магнитного потока: Когда к первичной обмотке подводится переменное напряжение \( U_1 \), по ней течет переменный ток \( I_1 \). Этот ток создает в магнитопроводе переменный магнитный поток \( \boldsymbol{\Phi} \), который изменяется по синусоидальному закону.
2. Индукция ЭДС во вторичной обмотке: Переменный магнитный поток \( \boldsymbol{\Phi} \), проходя через витки как первичной, так и вторичной обмоток, индуцирует в них электродвижущую силу (ЭДС). Согласно закону Фарадея, индуцированная ЭДС пропорциональна скорости изменения магнитного потока и числу витков обмотки.
3. Изменение напряжения: ЭДС, индуцированная во вторичной обмотке \( E_2 \), будет равна вторичному напряжению \( U_2 \) (при отсутствии нагрузки или при малой нагрузке). Отношение напряжений на первичной и вторичной обмотках прямо пропорционально отношению числа витков в этих обмотках:

\[ \frac{U_1}{U_2} \approx \frac{E_1}{E_2} = \frac{w_1}{w_2} \]

где:

• \( U_1 \) — напряжение на первичной обмотке
• \( U_2 \) — напряжение на вторичной обмотке
• \( E_1 \) — ЭДС, индуцированная в первичной обмотке
• \( E_2 \) — ЭДС, индуцированная во вторичной обмотке
• \( w_1 \) — число витков первичной обмотки
• \( w_2 \) — число витков вторичной обмотки

Если \( w_2 > w_1 \), то \( U_2 > U_1 \) — трансформатор повышающий. Если \( w_2 < w_1 \), то \( U_2 < U_1 \) — трансформатор понижающий.

Передача мощности:

В идеальном трансформаторе мощность, потребляемая первичной обмоткой, равна мощности, отдаваемой вторичной обмоткой (с учетом КПД, который обычно близок к 100%):

\[ P_1 = P_2 \]

Это означает, что \( U_1 \cdot I_1 = U_2 \cdot I_2 \) (где \( \cdot \) — знак умножения).

Таким образом, при повышении напряжения ток понижается, и наоборот.
