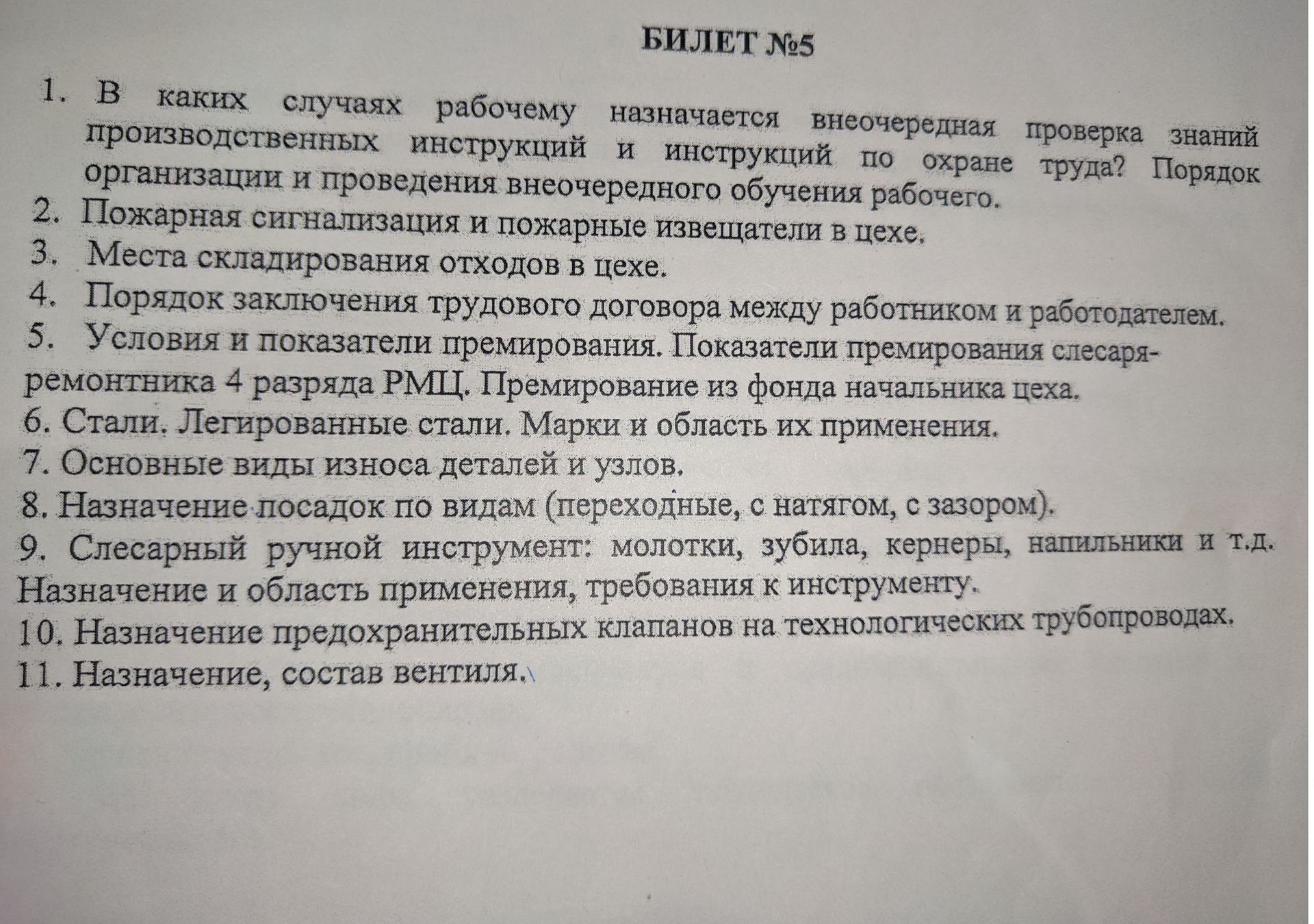

11. Назначение, состав вентиля.

11. Назначение и состав вентиля

Вентиль (задвижка) — это тип запорной арматуры, предназначенный для полного перекрытия потока рабочей среды (жидкости, газа, пара) в трубопроводах.

Назначение вентиля:

• Полное перекрытие потока: Основная функция — полностью остановить или возобновить движение рабочей среды в трубопроводе.
• Регулирование потока (частичное): Некоторые типы вентилей могут использоваться для частичного перекрытия потока, тем самым регулируя его расход.
• Защита от обратного потока (редко): Хотя для этой цели чаще используют обратные клапаны, некоторые вентили могут иметь функции, ограничивающие обратный ток.

Состав (основные элементы) вентиля:

1. Корпус: Основная наружная деталь, в которой размещаются все внутренние элементы. Корпус имеет входной и выходной патрубки для подключения к трубопроводу.
2. Шпиндель (шток): Винтовой стержень, который передает вращательное движение от маховика к запорному элементу.
3. Запирающий элемент: Деталь, непосредственно перекрывающая поток. В зависимости от типа вентиля, это может быть:
   • Клин (клинчатый вентиль): Две наклонные поверхности, которые при закрытии плотно прижимаются к седлам.
   • Тарелка (клапановый вентиль): Дискообразная деталь, которая прижимается к седлу.
   • Шар (шаровой кран): Сферическая деталь с отверстием, которое совмещается с отверстиями в корпусе для пропуска или перекрытия потока.
4. Седло: Часть корпуса, к которой прижимается запирающий элемент для создания герметичного уплотнения.
5. Маховик (рукоятка): Деталь, за которую вращают шпиндель для открытия или закрытия вентиля.
6. Уплотнительные элементы (сальники, прокладки): Обеспечивают герметичность соединения шпинделя с корпусом, предотвращая утечку рабочей среды.

Ответ: Вентиль предназначен для полного (иногда частичного) перекрытия потока рабочей среды в трубопроводах. Его основные элементы: корпус, шпиндель, запирающий элемент (клин, тарелка или шар), седло и маховик (рукоятка).
