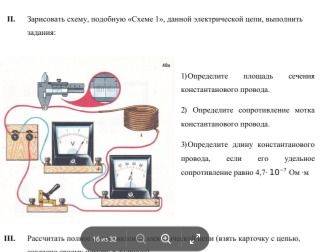

Зарисовать схему, подобную «Схеме 1», данной электрической цепи, выполнить задания: 1) Определите площадь сечения константанового провода. 2) Определите сопротивление мотка константанового провода. 3) Определите длину константанового провода, если его удельное сопротивление равно 4,7·10⁻⁷ Ом·м

Решение:

На изображении представлена электрическая цепь, включающая источник питания, выключатель, вольтметр, амперметр и катушку из константанового провода. Для выполнения заданий необходимо иметь показания приборов (вольтметра и амперметра) и размеры катушки, которые отсутствуют на изображении.

1) Определение площади сечения константанового провода

Для определения площади сечения провода необходимо знать его диаметр или радиус. На схеме имеется изображение штангенциркуля, которым измеряют диаметр провода. Однако, конкретные значения измерений отсутствуют.

Формула для площади кругового сечения: \( S = \pi r^2 = \frac{\pi d^2}{4} \), где \( r \) — радиус, \( d \) — диаметр.

2) Определение сопротивления мотка константанового провода

Сопротивление мотка можно определить, используя показания вольтметра (\( U \)) и амперметра (\( I \)), подключённых к концам провода:

\( R = \frac{U}{I} \)

Либо, если сопротивление провода измеряется напрямую, то сопротивление мотка будет равно показанию омметра (если он есть в цепи) или будет вычислено по формуле:

\( R = \rho \frac{L}{S} \), где \( \rho \) — удельное сопротивление, \( L \) — длина провода, \( S \) — площадь сечения.

Конкретные значения \( U \) и \( I \) (или \( R \) напрямую) отсутствуют на изображении.

3) Определение длины константанового провода

Для определения длины константанового провода, зная сопротивление мотка (\( R \)), площадь сечения (\( S \)) и удельное сопротивление (\( \rho = 4.7 \cdot 10^{-7} \) Ом·м), используем формулу:

\( L = \frac{R \cdot S}{\rho} \)

Так как значения \( R \) и \( S \) не даны на изображении, определить длину провода невозможно.

Ответ: Для решения задач необходимо иметь показания амперметра и вольтметра, а также размеры (диаметр/радиус) провода.
