Заполнить таблицу по изображениям приборов: определить название прибора, измеряемую величину, единицу измерения, пределы измерения, значение ближайших оцифрованных отметок, количество делений между ними, цену деления шкалы и показания прибора.

Question

Заполнить таблицу по изображениям приборов: определить название прибора, измеряемую величину, единицу измерения, пределы измерения, значение ближайших оцифрованных отметок, количество делений между ними, цену деления шкалы и показания прибора.

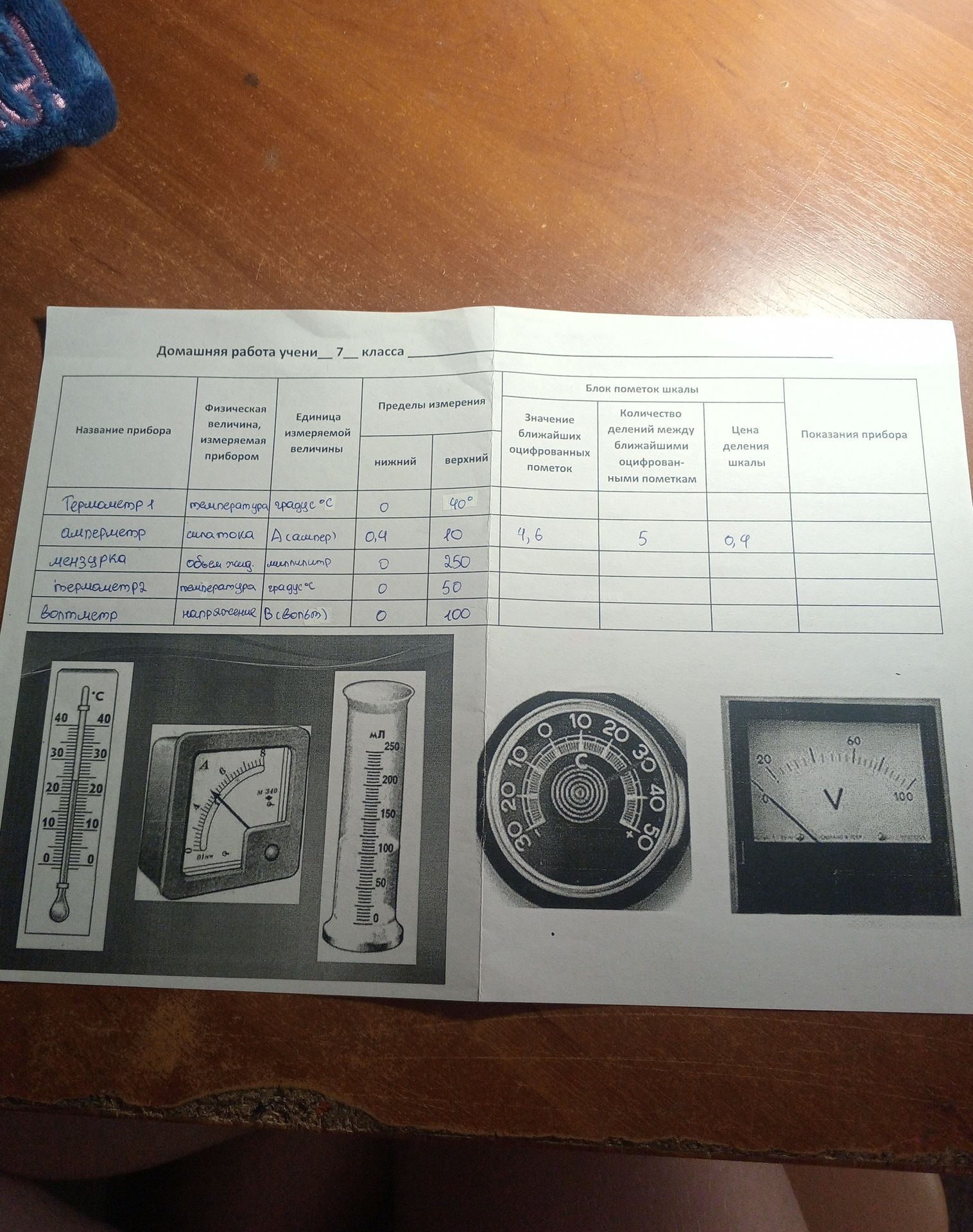

Фото задания: Заполнить таблицу по изображениям приборов: определить название прибора, измеряемую величину, единицу измерения, пределы…

Accepted Answer

Цена деления определяется по формуле: \(c=\dfrac{x_2-x_1}{n}\), где \(x_1\) и \(x_2\) — соседние оцифрованные отметки, а \(n\) — число промежутков между ними.

Название прибора	Физическая величина	Единица	Пределы измерения	Ближайшие оцифрованные отметки	Делений	Цена деления	Показание
Термометр 1	Температура	°C	0–40 °C	20 и 30 °C	10	1 °C	≈24 °C
Амперметр	Сила тока	мА	0–8 мА	2 и 4 мА	10	0,2 мА	≈3,2 мА
Мензурка	Объём жидкости	мл	0–250 мл	200 и 250 мл	10	5 мл	Показание по уровню жидкости на фото не определяется
Термометр 2	Температура	°C	0–50 °C	20 и 30 °C	10	1 °C	Стрелка на фотографии неразличима
Вольтметр	Напряжение	В	0–100 В	0 и 20 В	10	2 В	≈20 В

Ответ: таблица заполнена по читаемым шкалам. Для мензурки и второго термометра показания по фотографии определить однозначно нельзя.
