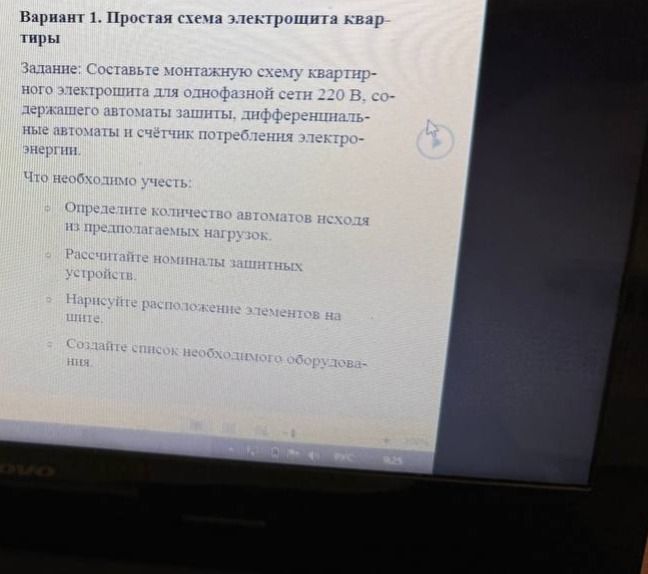

Задание: Составьте монтажную схему квартирного электрощита для однофазной сети 220 В, содержащего автоматы защиты, дифференциальные автоматы и счётчик потребления электроэнергии. Что необходимо учесть: - Определите количество автоматов исходя из предполагаемых нагрузок. - Рассчитайте номиналы защитных устройств. - Нарисуйте расположение элементов на щите. - Создайте список необходимого оборудования.

Монтажная схема квартирного электрощита

Для составления монтажной схемы электрощита необходимо выполнить следующие шаги:

1. Определение количества автоматов:

   Необходимо проанализировать предполагаемые нагрузки в квартире. Для каждой группы потребителей (освещение, розетки, электроплита, стиральная машина, бойлер и т.д.) определяется мощность и выбирается соответствующий автомат защиты.

2. Расчёт номиналов защитных устройств:

   Номинал автомата должен быть подобран так, чтобы он защищал проводку от перегрузки и короткого замыкания, но при этом не срабатывал при нормальной работе приборов. Дифференциальные автоматы (УЗО) выбираются с учётом суммарного тока утечки и обеспечивают защиту от поражения электрическим током.

3. Расположение элементов на щите:

   Элементы в щите располагаются согласно установленным правилам и нормам. Как правило, сверху устанавливается вводной автомат, затем счётчик, далее дифференциальные автоматы и автоматы защиты групп потребителей. Важно обеспечить удобство монтажа и обслуживания, а также правильное подключение проводов.

4. Список необходимого оборудования:

   Для сборки электрощита потребуется:

   • Электрощит (корпус).
   • Вводной автоматический выключатель.
   • Электросчётчик.
   • Дифференциальные автоматы (УЗО) или автоматические выключатели с функцией УЗО.
   • Автоматические выключатели для каждой группы потребителей.
   • Шина N (нулевая рабочая шина).
   • Шина PE (шина заземления).
   • DIN-рейка для крепления модульных устройств.
   • Провода соответствующего сечения для подключения.
   • Клеммные колодки (при необходимости).
   • Маркировочная лента для обозначения групп.

   Примечание: Точные номиналы автоматов, сечения проводов и количество групп зависят от конкретных электроприборов, их мощности и планировки квартиры.
