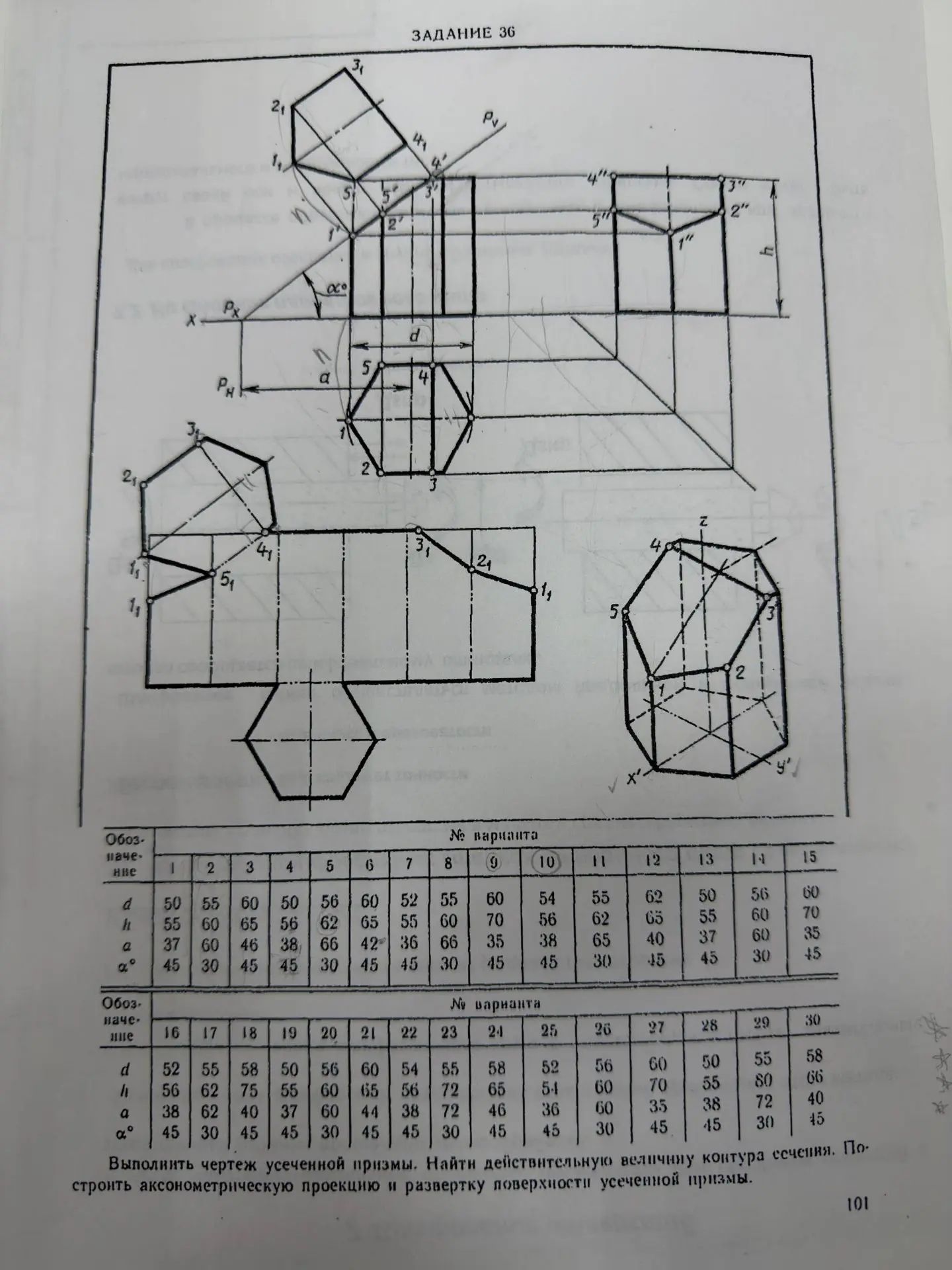

ЗАДАНИЕ 36 Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченной призмы.

Решение:

Для выполнения задания необходимо использовать данные из таблицы. Предположим, что выбран вариант №10, для которого:

• d = 56 (диаметр описанной окружности основания)
• h = 70 (высота призмы)
• a = 30° (угол наклона боковой грани к основанию)

1. Построение чертежа усеченной призмы:

Начертим основание (правильный шестиугольник) с диаметром описанной окружности 56 мм. Затем построим боковые грани с углом наклона 30° и усечем призму горизонтальной плоскостью на высоте 70 мм.

2. Нахождение действительной величины контура сечения:

Для нахождения действительной величины контура сечения применим метод замены плоскостей проекций или метод вращения. Учитывая заданный угол наклона боковой грани, контур сечения будет представлять собой искаженное изображение верхней грани.

3. Построение аксонометрической проекции:

Аксонометрическую проекцию (например, изометрическую или диметрическую) строим по заданным размерам и углам. Для этого оси X, Y, Z располагаются под определенными углами, и на них откладываются соответствующие размеры.

4. Построение развертки поверхности усеченной призмы:

Развертка поверхности усеченной призмы состоит из развертки основания, развертки боковой поверхности (прямоугольники и трапеции) и развертки верхнего основания (усеченного).

Примечание: Точные построения чертежей, аксонометрической проекции и развертки требуют использования инструментов (линейка, циркуль, транспортир) и могут быть выполнены в масштабе. Данное решение описывает последовательность действий.

Ответ: Чертеж, аксонометрическая проекция и развертка усеченной призмы построены согласно заданным параметрам.
