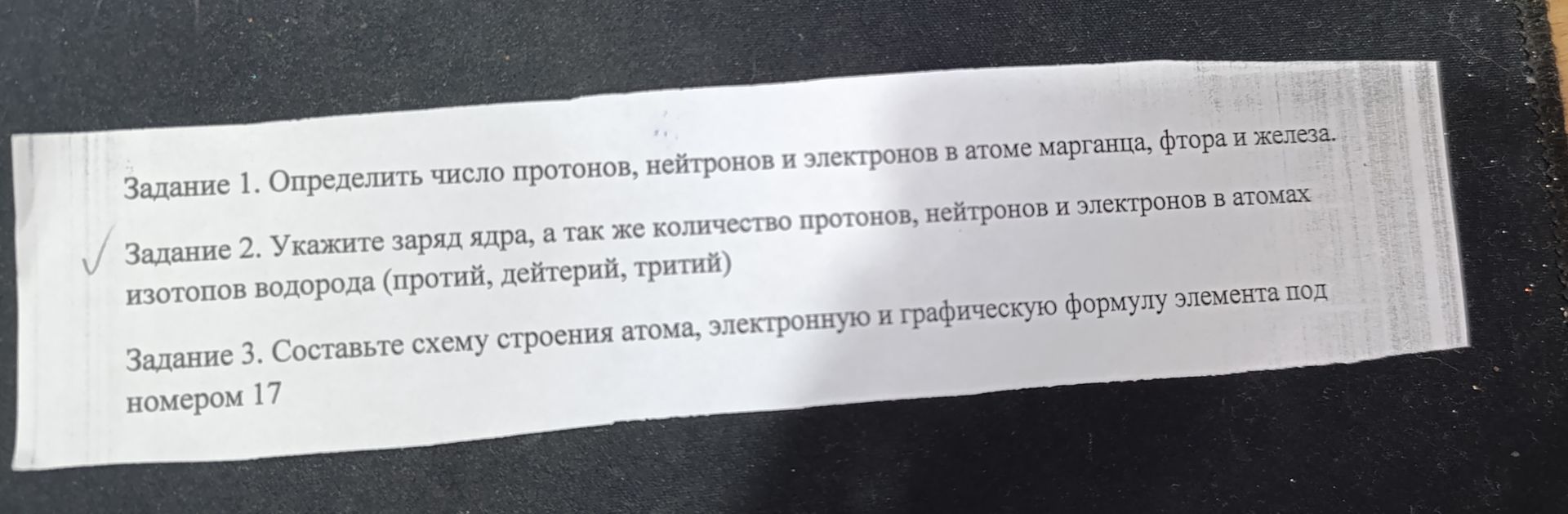

Задание 3. Составьте схему строения атома, электронную и графическую формулу элемента под номером 17.

Элемент с порядковым номером 17 — хлор, \(\mathrm{Cl}\). В нейтральном атоме хлора 17 электронов.

Схема строения атома: распределение электронов по энергетическим уровням: \(2,\ 8,\ 7\).

Электронная формула: \(1s^2\ 2s^2\ 2p^6\ 3s^2\ 3p^5\).

Графическая формула внешнего уровня:

.. : Cl : .

У атома хлора на внешнем энергетическом уровне 7 электронов: три электронные пары и один неспаренный электрон.

Ответ: хлор: схема строения \(2,8,7\); электронная формула \(1s^2 2s^2 2p^6 3s^2 3p^5\); на внешнем уровне 7 электронов.
