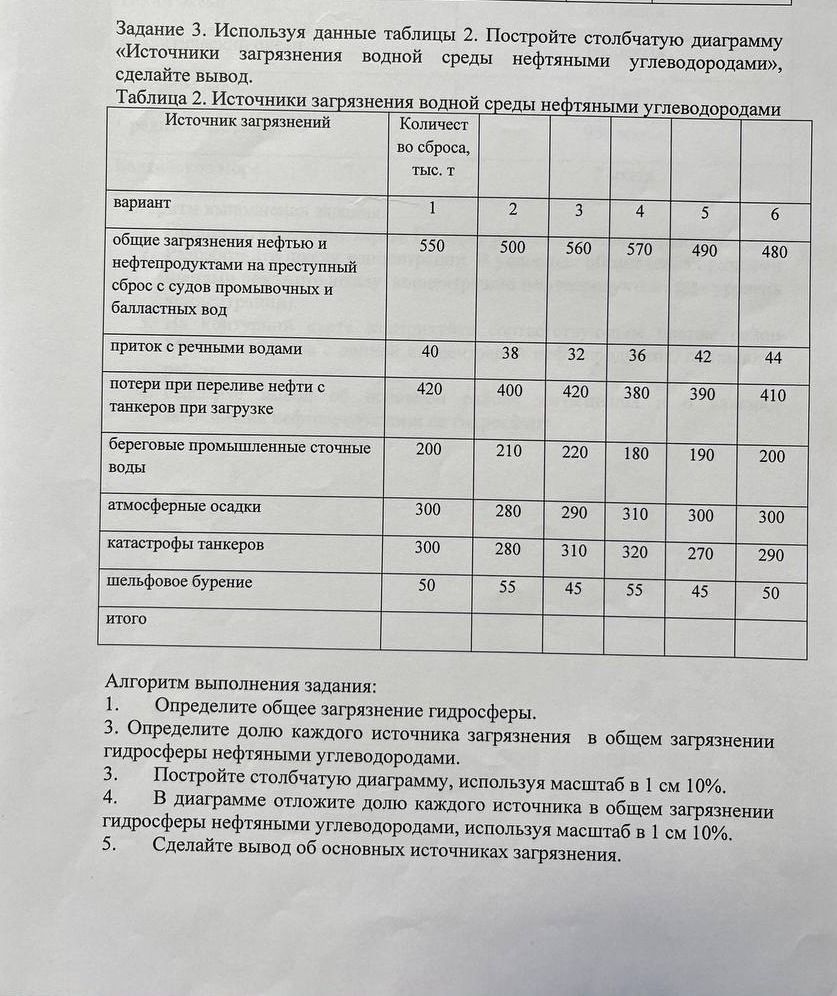

Задание 3. Используя данные таблицы 2. Постройте столбчатую диаграмму «Источники загрязнения водной среды нефтяными углеводородами», сделайте вывод. Таблица 2. Источники загрязнения водной среды нефтяными углеводородами Источник загрязнений Количество во сброса, тыс. т вариант 1 2 3 4 5 6 общие загрязнения нефтью и 550 500 560 570 490 480 нефтепродуктами на преступный сброс с судов промывочных и балластных вод приток с речными водами 40 38 32 36 42 44 потери при переливе нефти с 420 400 420 380 390 410 танкеров при загрузке береговые промышленные сточные 200 210 220 180 190 200 воды атмосферные осадки 300 280 290 310 300 300 катастрофы танкеров 300 280 310 320 270 290 шельфовое бурение 50 55 45 55 45 50 итого Алгоритм выполнения задания: 1. Определите общее загрязнение гидросферы. 3. Определите долю каждого источника загрязнения в общем загрязнении гидросферы нефтяными углеводородами. 3. Постройте столбчатую диаграмму, используя масштаб в 1 см 10%. 4. В диаграмме отложите долю каждого источника в общем загрязнении гидросферы нефтяными углеводородами, используя масштаб в 1 см 10%. 5. Сделайте вывод об основных источниках загрязнения.

Решение:

1. Расчет общего загрязнения гидросферы (вариант 1):


   Суммируем все значения по первому варианту:




   \( 550 + 40 + 420 + 200 + 300 + 300 + 50 = 1860 \) тыс. т

2. Определение доли каждого источника загрязнения (вариант 1):


   Используем масштаб 1 см = 10%. Значит, 1% = 0.1 см.





   • Общие загрязнения нефтью и нефтепродуктами: \( \frac{550}{1860} \times 100 \% \approx 29.57 \% \)


   • Приток с речными водами: \( \frac{40}{1860} \times 100 \% \approx 2.15 \% \)


   • Потери при переливе нефти с танкеров: \( \frac{420}{1860} \times 100 \% \approx 22.58 \% \)


   • Береговые промышленные сточные воды: \( \frac{200}{1860} \times 100 \% \approx 10.75 \% \)


   • Атмосферные осадки: \( \frac{300}{1860} \times 100 \% \approx 16.13 \% \)


   • Катастрофы танкеров: \( \frac{300}{1860} \times 100 \% \approx 16.13 \% \)


   • Шельфовое бурение: \( \frac{50}{1860} \times 100 \% \approx 2.69 \% \)


3. Построение столбчатой диаграммы:


   (Диаграмма строится вручную по рассчитанным процентным долям. Каждый столбец представляет источник загрязнения, высота столбца соответствует его доле в общем загрязнении. Например, для "общие загрязнения нефтью и нефтепродуктами" столбец будет высотой \( 29.57 \) % или \( 2.96 \) см, если 1 см = 10%).

4. Вывод об основных источниках загрязнения:


   Основными источниками загрязнения водной среды нефтяными углеводородами являются "общие загрязнения нефтью и нефтепродуктами на преступный сброс с судов" (около \( 29.6 \) %) и "потери при переливе нефти с танкеров при загрузке" (около \( 22.6 \) %). Также значительный вклад вносят "атмосферные осадки" и "катастрофы танкеров" (около \( 16.1 \) % каждый). Наименьший вклад вносят "приток с речными водами" и "шельфовое бурение" (около \( 2.2 \)% и \( 2.7 \)% соответственно).

Итог: Основными источниками загрязнения водной среды нефтяными углеводородами являются преступные сбросы с судов и потери при переливе нефти с танкеров.
