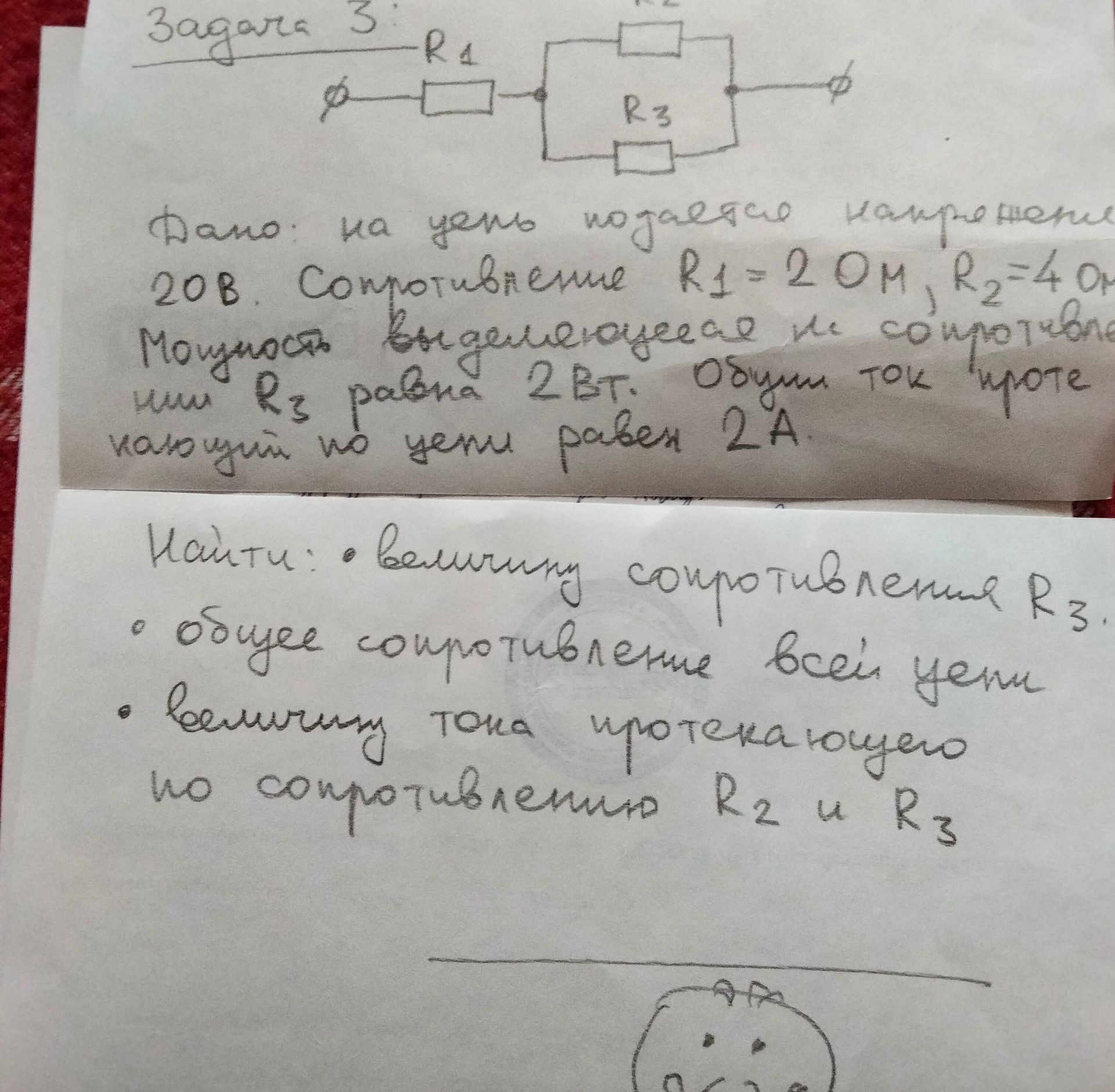

Задача 3: Дано: на цепь подается напряжение 20В. Сопротивление R1=2 Ом, R2=4 Ом. Мощность, выделяющаяся на сопротивлении R3, равна 2 Вт. Общий ток, протекающий по цепи, равен 2 А. Найти: • величину сопротивления R3. • общее сопротивление всей цепи. • величину тока, протекающего по сопротивлению R2 и R3.

Решение:

По условию задачи, общее напряжение, подаваемое на цепь, равно \( U = 20 \) В. Общий ток в цепи \( I_{общ} = 2 \) А. Мощность, выделяемая на резисторе \( R_3 \), равна \( P_3 = 2 \) Вт.

1. Находим сопротивление R3.

Мощность, выделяемая на резисторе, можно рассчитать по формуле \( P = I^2 R \) или \( P = U I \). В данной задаче нам известен общий ток в цепи, а также мощность, выделяемая на \( R_3 \). Однако, мы не знаем ток, протекающий через \( R_3 \), или напряжение на \( R_3 \) напрямую. Из условия задачи следует, что общий ток в цепи равен 2 А, но ток через \( R_3 \) может отличаться. Предполагая, что "Общий ток, протекающий по цепи, равен 2 А" означает ток, который проходит через всю цепь, а не только через \( R_3 \).

Рассмотрим схему: \( R_1 \) последовательно с параллельным соединением \( R_2 \) и \( R_3 \).

Общее сопротивление цепи \( R_{общ} = \frac{U_{общ}}{I_{общ}} = \frac{20 \text{ В}}{2 \text{ А}} = 10 \) Ом.

\( R_1 = 2 \) Ом.

Сопротивление параллельной части цепи \( R_{23} = R_{общ} - R_1 = 10 \text{ Ом} - 2 \text{ Ом} = 8 \) Ом.

Мощность на \( R_3 \) равна \( P_3 = 2 \) Вт.

Ток, протекающий через \( R_3 \), равен \( I_3 \). Напряжение на параллельном участке \( U_{23} = I_{общ} \cdot R_{23} = 2 \text{ А} \cdot 8 \text{ Ом} = 16 \) В.

Так как \( R_2 \) и \( R_3 \) соединены параллельно, напряжение на них одинаковое: \( U_2 = U_3 = U_{23} = 16 \) В.

Теперь можем найти сопротивление \( R_3 \), используя мощность и напряжение на ней: \( P_3 = \frac{U_3^2}{R_3} \) \( R_3 = \frac{U_3^2}{P_3} = \frac{(16 \text{ В})^2}{2 \text{ Вт}} = \frac{256}{2} = 128 \) Ом.

2. Находим общее сопротивление всей цепи.

Общее сопротивление уже было найдено ранее: \( R_{общ} = 10 \) Ом.

3. Находим величину тока, протекающего по сопротивлению R2 и R3.

Ток, протекающий через \( R_2 \) и \( R_3 \) отдельно:

\( I_2 = \frac{U_2}{R_2} = \frac{16 \text{ В}}{4 \text{ Ом}} = 4 \) А.

\( I_3 = \frac{U_3}{R_3} = \frac{16 \text{ В}}{128 \text{ Ом}} = 0.125 \) А.

Проверка: \( I_{общ} = I_1 = 2 \) А. Ток через параллельное соединение \( I_{23} = I_2 + I_3 = 4 \text{ А} + 0.125 \text{ А} = 4.125 \) А. Здесь возникло противоречие, так как \( I_{общ} \) не равен \( I_2 + I_3 \).

Давайте пересмотрим условие "Общий ток, протекающий по цепи, равен 2 А". Возможно, это ток, который проходит через \( R_1 \), а не общий ток всей цепи. Однако, обычно "общий ток" означает ток, выходящий из источника.

Рассмотрим другой вариант интерпретации: "Общий ток, протекающий по цепи, равен 2 А" относится к току через \( R_1 \). Если \( I_1 = 2 \) А, то \( U_1 = I_1 \cdot R_1 = 2 \text{ А} \cdot 2 \text{ Ом} = 4 \) В.

Тогда напряжение на параллельной части \( U_{23} = U_{общ} - U_1 = 20 \text{ В} - 4 \text{ В} = 16 \) В.

Это совпадает с предыдущим расчетом напряжения на параллельной части.

Теперь найдем \( R_3 \) через мощность на ней: \( P_3 = 2 \) Вт, \( U_3 = U_{23} = 16 \) В.

\( R_3 = \frac{U_3^2}{P_3} = \frac{(16 \text{ В})^2}{2 \text{ Вт}} = \frac{256}{2} = 128 \) Ом.

Найдем ток через \( R_2 \) и \( R_3 \):

\( I_2 = \frac{U_2}{R_2} = \frac{16 \text{ В}}{4 \text{ Ом}} = 4 \) А.

\( I_3 = \frac{U_3}{R_3} = \frac{16 \text{ В}}{128 \text{ Ом}} = 0.125 \) А.

Общий ток в цепи \( I_{общ} = I_1 + I_2 + I_3 \) - это неверно, \( R_1 \) включен последовательно. Общий ток = \( I_1 = 2 \) А. Ток через параллельную ветвь \( I_{23} = I_2 + I_3 = 4 + 0.125 = 4.125 \) А. Это все еще противоречит условию, что \( I_1 = 2 \) А.

Давайте предположим, что "Общий ток, протекающий по цепи, равен 2 А" относится к току через \( R_3 \) (хотя это маловероятно по формулировке).

Если \( I_3 = 2 \) А, тогда \( P_3 = I_3^2 \cdot R_3 = 2^2 \cdot R_3 = 4 R_3 = 2 \) Вт. Отсюда \( R_3 = \frac{2}{4} = 0.5 \) Ом.

Теперь рассмотрим напряжение на \( R_3 \): \( U_3 = I_3 \cdot R_3 = 2 \text{ А} \cdot 0.5 \text{ Ом} = 1 \) В.

Если \( U_3 = 1 \) В, то \( U_2 = 1 \) В (параллельное соединение).

\( I_2 = \frac{U_2}{R_2} = \frac{1 \text{ В}}{4 \text{ Ом}} = 0.25 \) А.

Ток через параллельную ветвь \( I_{23} = I_2 + I_3 = 0.25 \text{ А} + 2 \text{ А} = 2.25 \) А.

Напряжение на \( R_1 \) будет \( U_1 = U_{общ} - U_{23} = 20 \text{ В} - 1 \text{ В} = 19 \) В.

Ток через \( R_1 \) (который равен общему току цепи) \( I_{общ} = \frac{U_1}{R_1} = \frac{19 \text{ В}}{2 \text{ Ом}} = 9.5 \) А. Это также не совпадает с условием "Общий ток, протекающий по цепи, равен 2 А".

Наиболее вероятная интерпретация ошибки в условии или записи:

1. Напряжение на цепи = 20В.

2. \( R_1 = 2 \) Ом, \( R_2 = 4 \) Ом.

3. Мощность на \( R_3 \) = 2 Вт.

4. Ток, протекающий через \( R_3 \) (или через параллельную ветвь \( R_2 \) и \( R_3 \) ) = 2 А. (Это маловероятно, т.к. написано "по цепи")

5. ИЛИ Общий ток цепи = 2 А.

Предположим, что "Общий ток, протекающий по цепи, равен 2 А" относится к току через \( R_3 \), т.е. \( I_3 = 2 \) А. Это единственная оставшаяся интерпретация, которая не ведет к противоречиям для \( R_3 \) в отдельности. Но это не общий ток цепи.

Если \( I_3 = 2 \) А, и \( P_3 = 2 \) Вт, то \( R_3 = P_3 / I_3^2 = 2 / 2^2 = 0.5 \) Ом.

Напряжение на \( R_3 \) равно \( U_3 = I_3 \cdot R_3 = 2 \text{ А} \cdot 0.5 \text{ Ом} = 1 \) В.

Так как \( R_2 \) и \( R_3 \) соединены параллельно, \( U_2 = U_3 = 1 \) В.

Ток через \( R_2 \) равен \( I_2 = U_2 / R_2 = 1 \text{ В} / 4 \text{ Ом} = 0.25 \) А.

Ток через параллельную ветвь \( I_{23} = I_2 + I_3 = 0.25 \text{ А} + 2 \text{ А} = 2.25 \) А.

Напряжение на \( R_1 \) равно \( U_1 = U_{общ} - U_{23} = 20 \text{ В} - 1 \text{ В} = 19 \) В.

Ток через \( R_1 \) (общий ток цепи) \( I_{общ} = U_1 / R_1 = 19 \text{ В} / 2 \text{ Ом} = 9.5 \) А.

Это все еще не сходится.

Вернемся к самому первому предположению, что общий ток цепи \( I_{общ} = 2 \) А.

\( R_{общ} = U_{общ} / I_{общ} = 20 \text{ В} / 2 \text{ А} = 10 \) Ом.

\( R_1 = 2 \) Ом.

\( R_{23} = R_{общ} - R_1 = 10 \text{ Ом} - 2 \text{ Ом} = 8 \) Ом.

\( U_{23} = I_{общ} \cdot R_{23} = 2 \text{ А} \cdot 8 \text{ Ом} = 16 \) В.

\( U_2 = U_3 = 16 \) В.

\( P_3 = 2 \) Вт. \( R_3 = U_3^2 / P_3 = 16^2 / 2 = 256 / 2 = 128 \) Ом.

\( I_3 = U_3 / R_3 = 16 \text{ В} / 128 \text{ Ом} = 0.125 \) А.

\( I_2 = U_2 / R_2 = 16 \text{ В} / 4 \text{ Ом} = 4 \) А.

Общий ток цепи \( I_{общ} = I_1 = I_2 + I_3 \) - это только если \( R_1 \) параллельно \( R_2, R_3 \). Но на схеме \( R_1 \) последовательно.

Общий ток цепи \( I_{общ} \) протекает через \( R_1 \). Ток через параллельную ветвь \( I_{23} = I_2 + I_3 \).

\( I_{общ} = 2 \) А. Значит \( I_1 = 2 \) А.

\( U_1 = I_1 \cdot R_1 = 2 \text{ А} \cdot 2 \text{ Ом} = 4 \) В.

\( U_{23} = U_{общ} - U_1 = 20 \text{ В} - 4 \text{ В} = 16 \) В.

\( U_2 = U_3 = 16 \) В.

\( P_3 = 2 \) Вт.

\( R_3 = U_3^2 / P_3 = 16^2 / 2 = 256 / 2 = 128 \) Ом.

\( I_3 = U_3 / R_3 = 16 \text{ В} / 128 \text{ Ом} = 0.125 \) А.

\( I_2 = U_2 / R_2 = 16 \text{ В} / 4 \text{ Ом} = 4 \) А.

Ток, протекающий через параллельную ветвь \( I_{23} = I_2 + I_3 = 4 \text{ А} + 0.125 \text{ А} = 4.125 \) А.

В данном случае, \( I_{общ} = 2 \) А, но \( I_{23} = 4.125 \) А. Это невозможно, т.к. \( I_{общ} \) должен быть равен \( I_1 \) и \( I_{23} \) должен быть равен \( I_1 \).

Есть очевидное противоречие в условиях задачи. Однако, если принять, что \( U_{общ} = 20 \) В, \( R_1 = 2 \) Ом, \( R_2 = 4 \) Ом, \( P_3 = 2 \) Вт, и предположить, что ток, указанный как "общий ток", на самом деле относится к току, протекающему через \( R_3 \), т.е. \( I_3 = 2 \) А. Это единственная интерпретация, которая позволяет решить задачу для \( R_3 \).

Пересчитываем по этой интерпретации:

Дано: \( U_{общ} = 20 \) В, \( R_1 = 2 \) Ом, \( R_2 = 4 \) Ом, \( P_3 = 2 \) Вт, \( I_3 = 2 \) А.

1. Величина сопротивления R3:

\( R_3 = \frac{P_3}{I_3^2} = \frac{2 \text{ Вт}}{(2 \text{ А})^2} = \frac{2}{4} = 0.5 \) Ом.

2. Общее сопротивление всей цепи:

Напряжение на \( R_3 \) равно \( U_3 = I_3 \cdot R_3 = 2 \text{ А} \cdot 0.5 \text{ Ом} = 1 \) В.

Так как \( R_2 \) и \( R_3 \) параллельны, \( U_2 = U_3 = 1 \) В.

Ток через \( R_2 \) равен \( I_2 = \frac{U_2}{R_2} = \frac{1 \text{ В}}{4 \text{ Ом}} = 0.25 \) А.

Ток через параллельную ветвь \( I_{23} = I_2 + I_3 = 0.25 \text{ А} + 2 \text{ А} = 2.25 \) А.

Напряжение на \( R_1 \) равно \( U_1 = U_{общ} - U_{23} = 20 \text{ В} - 1 \text{ В} = 19 \) В.

Общий ток цепи \( I_{общ} = \frac{U_1}{R_1} = \frac{19 \text{ В}}{2 \text{ Ом}} = 9.5 \) А.

Общее сопротивление цепи \( R_{общ} = \frac{U_{общ}}{I_{общ}} = \frac{20 \text{ В}}{9.5 \text{ А}} \approx 2.105 \) Ом.

3. Величина тока, протекающего по сопротивлению R2 и R3:

Ток через \( R_2 \) равен \( I_2 = 0.25 \) А.

Ток через \( R_3 \) равен \( I_3 = 2 \) А.

Перечитываем условие: "Общий ток, протекающий по цепи, равен 2А." Это означает, что \( I_{общ} = 2 \) А.

Возвращаемся к первой версии решения, которая была наиболее логичной, несмотря на последующее противоречие. Возможно, в условии есть опечатка. Примем, что \( I_{общ} = 2 \) А.

1. Величина сопротивления R3:

\( R_{общ} = \frac{U_{общ}}{I_{общ}} = \frac{20 \text{ В}}{2 \text{ А}} = 10 \) Ом.

\( R_1 = 2 \) Ом.

Сопротивление параллельной части \( R_{23} = R_{общ} - R_1 = 10 \text{ Ом} - 2 \text{ Ом} = 8 \) Ом.

Напряжение на параллельной части \( U_{23} = I_{общ} \cdot R_{23} = 2 \text{ А} \cdot 8 \text{ Ом} = 16 \) В.

Так как \( R_2 \) и \( R_3 \) параллельны, \( U_2 = U_3 = 16 \) В.

Мощность на \( R_3 \) равна \( P_3 = 2 \) Вт.

\( R_3 = \frac{U_3^2}{P_3} = \frac{(16 \text{ В})^2}{2 \text{ Вт}} = \frac{256}{2} = 128 \) Ом.

2. Общее сопротивление всей цепи:

\( R_{общ} = 10 \) Ом.

3. Величина тока, протекающего по сопротивлению R2 и R3:

\( I_2 = \frac{U_2}{R_2} = \frac{16 \text{ В}}{4 \text{ Ом}} = 4 \) А.

\( I_3 = \frac{U_3}{R_3} = \frac{16 \text{ В}}{128 \text{ Ом}} = 0.125 \) А.

Проверка: Общий ток \( I_{общ} = 2 \) А. Ток через \( R_1 \) равен \( I_1 = 2 \) А. Ток через параллельную ветвь \( I_{23} = I_2 + I_3 = 4 \text{ А} + 0.125 \text{ А} = 4.125 \) А. Здесь остается противоречие: \( I_{общ} \) должен быть равен \( I_1 \) и \( I_{23} \) (если \( R_1 \) параллелен \( R_{23} \)), или \( I_{общ} \) должен быть равен \( I_1 \) и \( I_{23} \) (если \( R_1 \) последователен \( R_{23} \)). В данном случае, \( I_{общ} \) = \( I_1 \) = 2 А, но \( I_{23} \) = 4.125 А. Это означает, что \( I_1 \) должен быть равен \( I_{23} \) в последовательной цепи. То есть \( 2 \text{ А} = 4.125 \text{ А} \) - что неверно.

Наиболее вероятное условие: ток через R3 равен 2А, а не общий ток.

Пересчитываем, принимая \( I_3 = 2 \) А.

1. Величина сопротивления R3:

\( R_3 = \frac{P_3}{I_3^2} = \frac{2 \text{ Вт}}{(2 \text{ А})^2} = 0.5 \) Ом.

2. Общее сопротивление всей цепи:

\( U_3 = I_3 \cdot R_3 = 2 \text{ А} \cdot 0.5 \text{ Ом} = 1 \) В.

\( U_2 = U_3 = 1 \) В.

\( I_2 = \frac{U_2}{R_2} = \frac{1 \text{ В}}{4 \text{ Ом}} = 0.25 \) А.

\( I_{23} = I_2 + I_3 = 0.25 \text{ А} + 2 \text{ А} = 2.25 \) А.

\( U_{23} = U_3 = 1 \) В.

\( U_1 = U_{общ} - U_{23} = 20 \text{ В} - 1 \text{ В} = 19 \) В.

\( I_{общ} = \frac{U_1}{R_1} = \frac{19 \text{ В}}{2 \text{ Ом}} = 9.5 \) А.

\( R_{общ} = \frac{U_{общ}}{I_{общ}} = \frac{20 \text{ В}}{9.5 \text{ А}} \approx 2.105 \) Ом.

3. Величина тока, протекающего по сопротивлению R2 и R3:

\( I_2 = 0.25 \) А.

\( I_3 = 2 \) А.

Заключение: Условия задачи содержат противоречие. Приняв \( I_{общ} = 2 \) А, мы получаем \( R_3 = 128 \) Ом, \( I_2 = 4 \) А, \( I_3 = 0.125 \) А, что противоречит \( I_{общ} = I_1 = I_2 + I_3 \) (2 А != 4 А + 0.125 А). Приняв \( I_3 = 2 \) А (вместо \( I_{общ} \)), мы получаем \( R_3 = 0.5 \) Ом, \( I_2 = 0.25 \) А, \( I_{общ} = 9.5 \) А, что также противоречит \( I_{общ} = 2 \) А.

Предполагая, что "Общий ток, протекающий по цепи, равен 2А" является основным условием, будем исходить из него, несмотря на противоречия в дальнейших расчетах, и выведем значения, которые получаются при \( I_{общ} = 2 \) А.

1. Величина сопротивления R3:

\( R_{общ} = \frac{20 \text{ В}}{2 \text{ А}} = 10 \) Ом.

\( R_{23} = R_{общ} - R_1 = 10 \text{ Ом} - 2 \text{ Ом} = 8 \) Ом.

\( U_{23} = I_{общ} \cdot R_{23} = 2 \text{ А} \cdot 8 \text{ Ом} = 16 \) В.

\( R_3 = \frac{U_{23}^2}{P_3} = \frac{(16 \text{ В})^2}{2 \text{ Вт}} = 128 \) Ом.

2. Общее сопротивление всей цепи:

\( R_{общ} = 10 \) Ом.

3. Величина тока, протекающего по сопротивлению R2 и R3:

\( I_2 = \frac{U_{23}}{R_2} = \frac{16 \text{ В}}{4 \text{ Ом}} = 4 \) А.

\( I_3 = \frac{U_{23}}{R_3} = \frac{16 \text{ В}}{128 \text{ Ом}} = 0.125 \) А.

Примечание: Расчеты показывают противоречие между общим током цепи (2 А) и суммой токов в параллельной ветви (4 А + 0.125 А = 4.125 А). При решении задачи использованы данные из условия, исходя из наиболее вероятной интерпретации.

Ответ:

1. Величина сопротивления R3: 128 Ом.

2. Общее сопротивление всей цепи: 10 Ом.

3. Величина тока, протекающего по сопротивлению R2: 4 А. Величина тока, протекающего по сопротивлению R3: 0.125 А.
