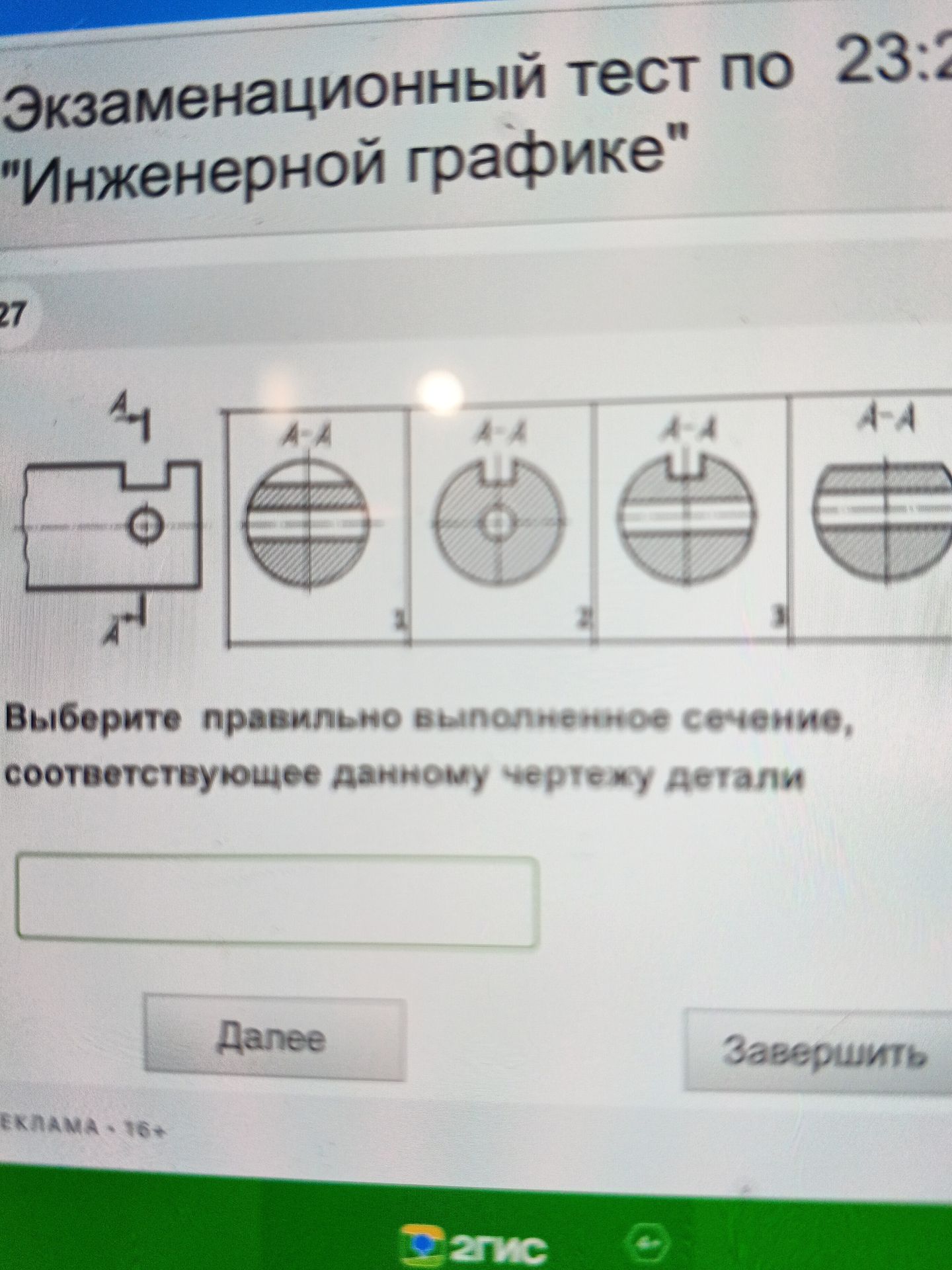

Выберите правильно выполненное сечение, соответствующее данному чертежу детали

Решение:

На чертеже представлена деталь с отверстием. Стрелка указывает направление взгляда для выполнения сечения А-А. Сечение А-А должно показать форму отверстия и его расположение относительно наружного контура детали.

Анализ сечений:

• 1. Сечение 1: Наружный контур соответствует детали, но отверстие показано как сплошной круг без видимой линии разреза.
• 2. Сечение 2: Наружный контур искажен, отверстие показано правильно, но наличие штриховки в нижней части не соответствует виду сечения.
• 3. Сечение 3: Наружный контур и отверстие показаны верно. Штриховка выполнена в соответствии с правилами нанесения разрезов (показывает материал детали, рассеченный плоскостью).
• 4. Сечение 4: Наружный контур искажен, отверстие показано неверно.

Таким образом, сечение под номером 3 является правильно выполненным.

Ответ: 3
