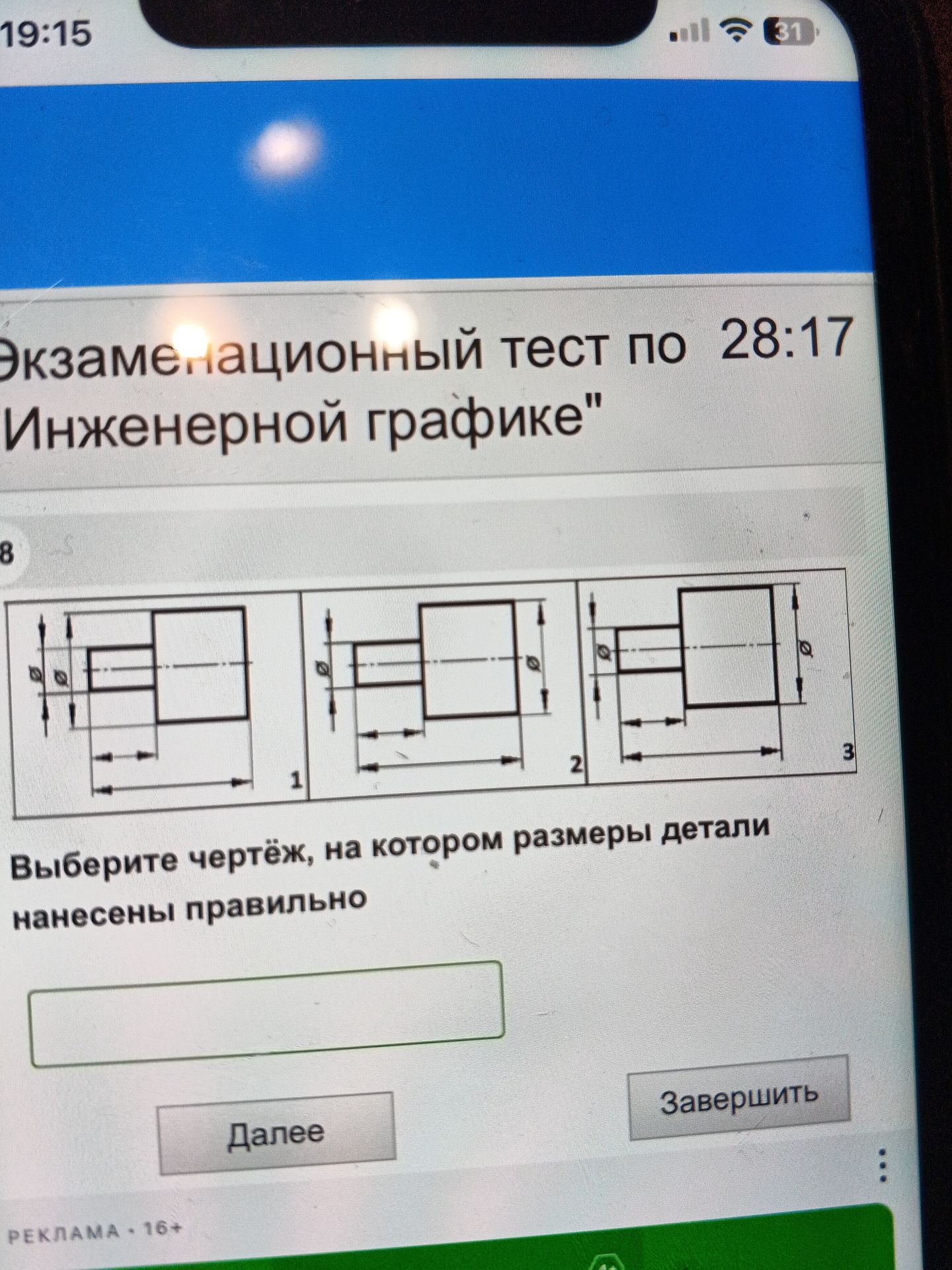

Выберите чертёж, на котором размеры детали нанесены правильно

Решение:

Для правильного нанесения размеров на чертеже необходимо соблюдать стандарты ЕСКД. В данном случае, важно, чтобы выносные линии были проведены от видимых контуров, а размеры были нанесены таким образом, чтобы не было избыточности или противоречивости информации.

Рассмотрим предложенные варианты:

• Чертеж 1: Размеры нанесены корректно. Диаметр отверстия указан верно, общие габариты также обозначены правильно.
• Чертеж 2: Размеры нанесены корректно. Соответствует стандартам нанесения размеров.
• Чертеж 3: Размеры нанесены некорректно. Отсутствует указание диаметра меньшего выступа. Общий габарит указан, но не хватает информации о внутреннем выступе.

Таким образом, правильное нанесение размеров представлено на чертежах 1 и 2.

Ответ: 1, 2
