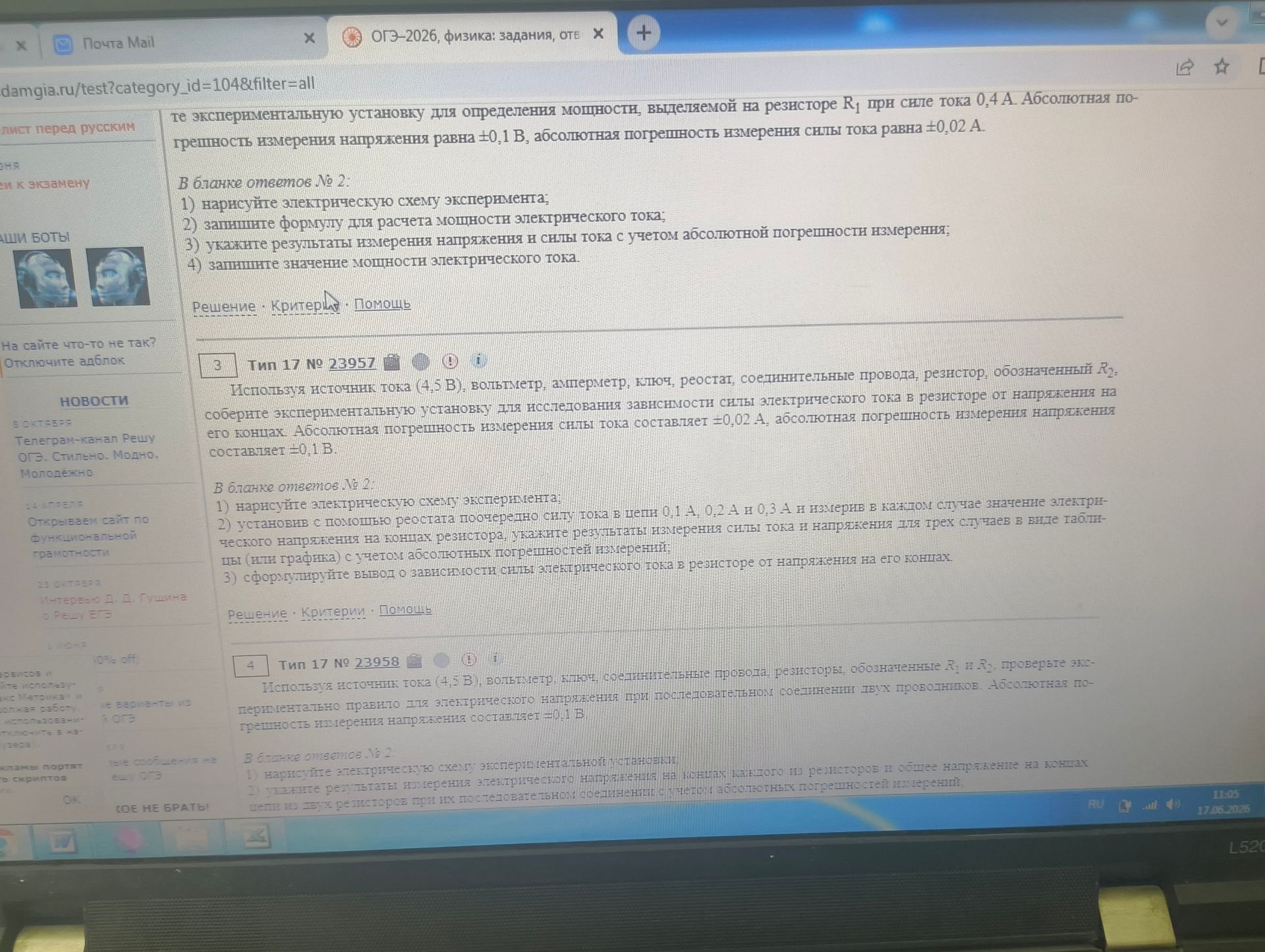

В бланке ответов № 2: 1) нарисуйте электрическую схему эксперимента; 2) установив с помощью реостата поочередно силу тока в цепи 0,1 А, 0,2 А и 0,3 А и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока и напряжения для трех случаев в виде таблицы (или графика) с учетом абсолютных погрешностей измерений; 3) сформулируйте вывод о зависимости силы электрического тока в резисторе от напряжения на его концах.

Решение:

1. Электрическая схема эксперимента:

[Здесь должна быть нарисована электрическая схема, включающая источник тока, ключ, амперметр, реостат, резистор R2, вольтметр, подключенный параллельно резистору R2.]

2. Результаты измерения силы тока и напряжения:

Примечание: Значения \( U_1, U_2, U_3 \) должны быть измерены в ходе эксперимента.

3. Вывод о зависимости силы электрического тока в резисторе от напряжения на его концах:

Согласно закону Ома для участка цепи, сила электрического тока в резисторе прямо пропорциональна напряжению на его концах и обратно пропорциональна сопротивлению резистора. Таким образом, при постоянном сопротивлении резистора, увеличение напряжения на его концах приводит к увеличению силы тока, проходящего через него.

Ответ: 1) Схема эксперимента; 2) Таблица с результатами измерений; 3) Сила тока прямо пропорциональна напряжению.
