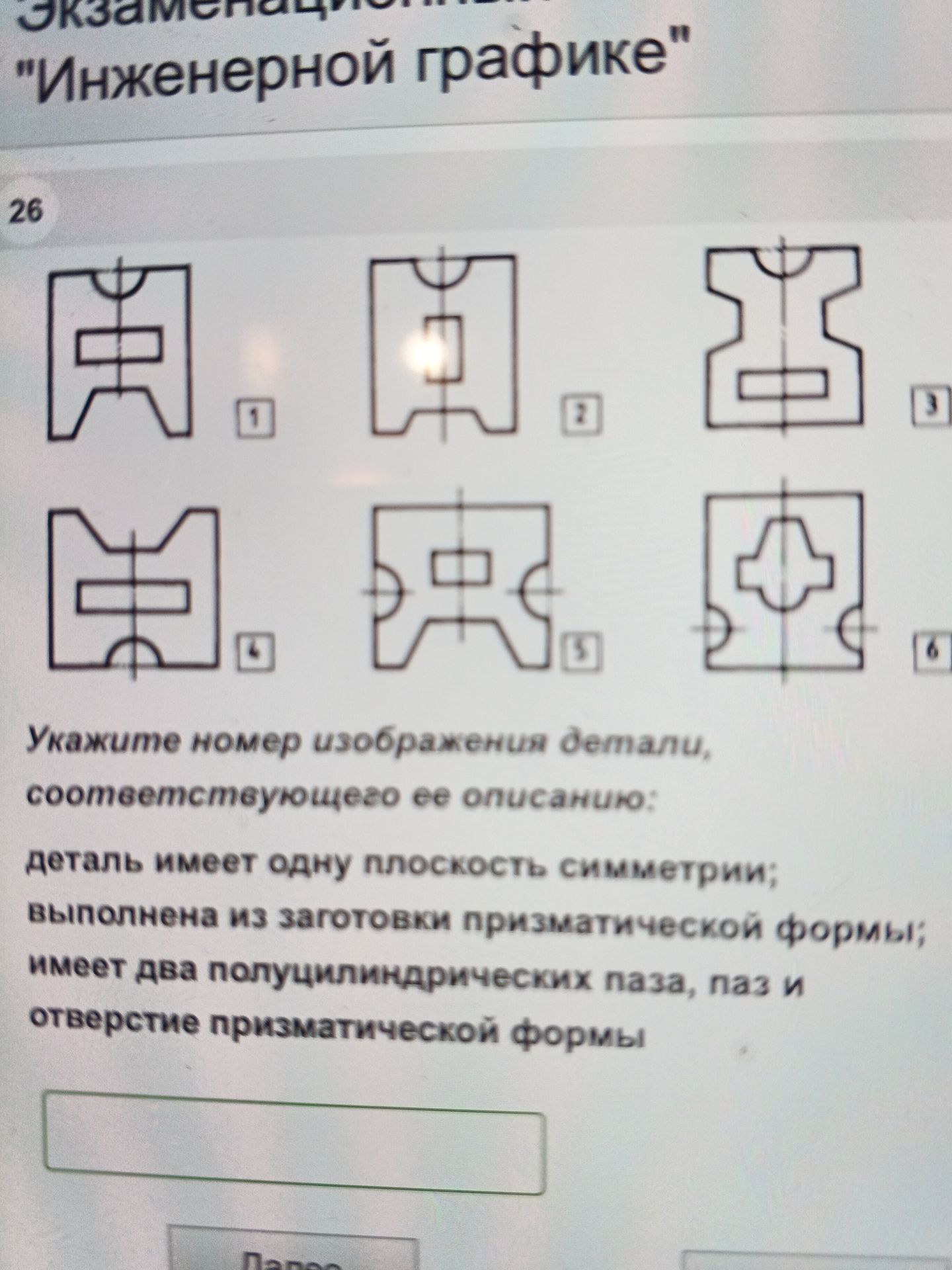

Укажите номер изображения детали, соответствующего ее описанию: деталь имеет одну плоскость симметрии; выполнена из заготовки призматической формы; имеет два полуцилиндрических паза, паз и отверстие призматической формы

Решение:

Анализируем описание детали:

1. Одна плоскость симметрии: Все представленные детали обладают одной плоскостью симметрии, проходящей через вертикальную ось.
2. Заготовка призматической формы: Это означает, что исходный материал имел прямоугольную или квадратную форму. Все изображения соответствуют этому условию, так как имеют прямоугольные основные очертания.
3. Два полуцилиндрических паза, паз и отверстие призматической формы: Это ключевые признаки для определения нужного изображения.

Рассмотрим изображения:

• Изображение 1: Имеет два полуцилиндрических паза, но отсутствует центральный призматический паз и отверстие.
• Изображение 2: Имеет два полуцилиндрических паза и центральное призматическое отверстие, но отсутствует центральный призматический паз.
• Изображение 3: Имеет два полуцилиндрических паза, но отсутствует центральный призматический паз и отверстие.
• Изображение 4: Имеет два полуцилиндрических паза, один призматический паз и одно призматическое отверстие. Это изображение полностью соответствует описанию.
• Изображение 5: Имеет два полуцилиндрических паза, но отсутствует центральный призматический паз и отверстие.
• Изображение 6: Имеет два полуцилиндрических паза, но отсутствует центральный призматический паз и отверстие.

Таким образом, изображение под номером 4 точно соответствует всем указанным в описании признакам детали.

Ответ: 4
