Вопрос:

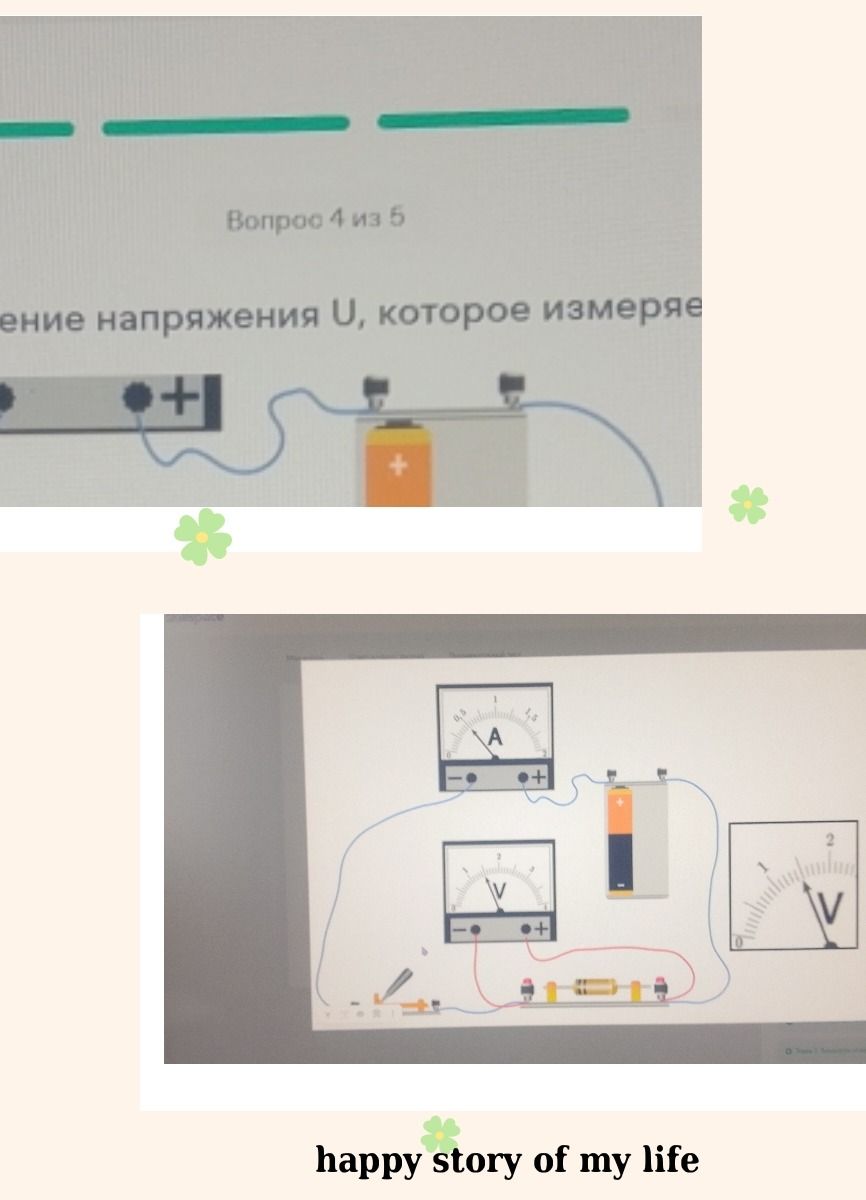

The user has provided an image containing elements related to a physics experiment or simulation. The image shows a circuit diagram with a battery, an ammeter, a voltmeter, and a resistor. There are also labels indicating 'Вопрос 4 из 5' (Question 4 of 5) and text that appears to be part of a question about measuring voltage. The second part of the image displays the circuit with readings on the ammeter and voltmeter, and another separate voltmeter. The task is to analyze this image and provide a structured response.

Ответ:

Анализ изображения:

На изображении представлена схема электрической цепи, используемая в образовательных целях, вероятно, для изучения законов Ома и электрических измерений. Схема включает:

  • Источник питания (батарея).
  • Резистор.
  • Амперметр (для измерения силы тока), показывающий приблизительно 0.6 А.
  • Вольтметр (для измерения напряжения), показывающий приблизительно 1.2 В.
  • Дополнительный вольтметр, показывающий приблизительно 1.2 В.

Над схемой указано 'Вопрос 4 из 5', что говорит о том, что это часть серии заданий.

Анализ показаний приборов:

Измеренные значения силы тока (0.6 А) и напряжения (1.2 В) на резисторе позволяют рассчитать его сопротивление по закону Ома: \( R = \frac{U}{I} \).

\( R = \frac{1.2 \text{ В}}{0.6 \text{ А}} = 2 \text{ Ом} \)

Вывод:

Изображение иллюстрирует практическое применение амперметра и вольтметра для определения характеристик электрической цепи, в данном случае, сопротивления резистора.
