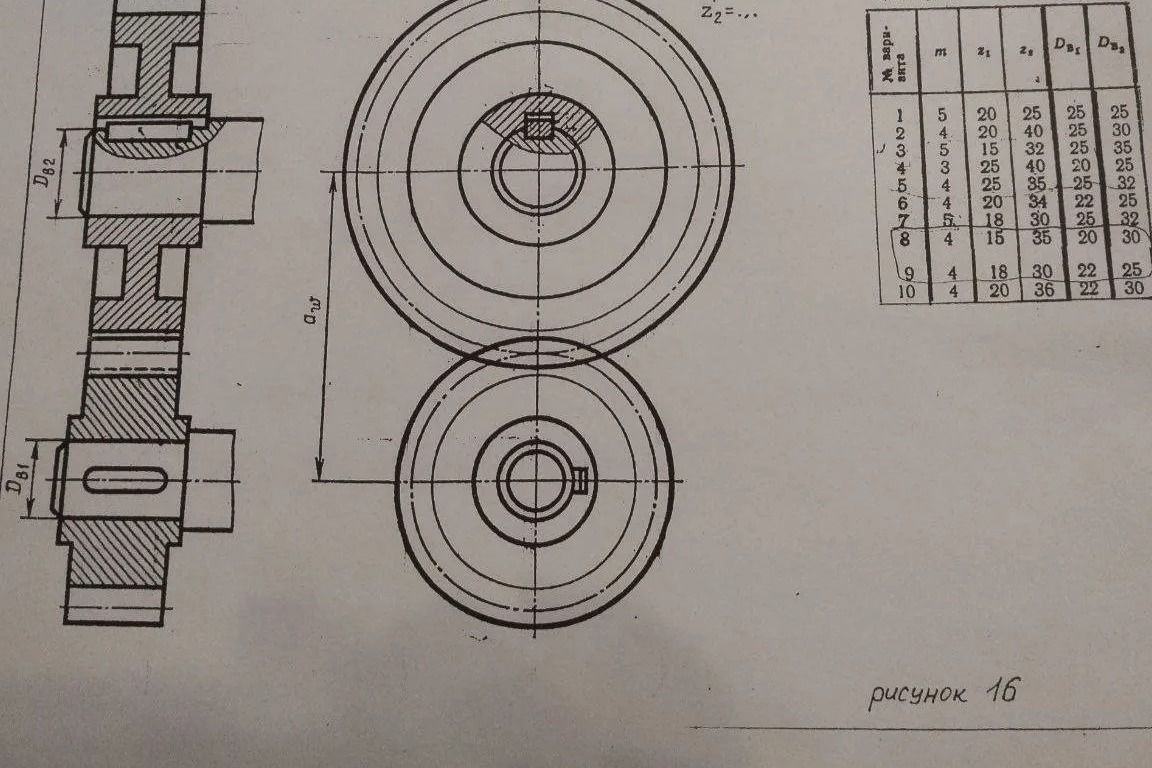

The image contains a technical drawing with a table. The drawing shows mechanical components, possibly gears or pulleys, with various dimensions indicated by labels like D82, D81, and Dw. There are also several circular views and a cross-section. To the right of the drawing is a table with columns labeled: № черт. (№ of drawing/item), m, z1, z2, Db1, Db2. The rows are numbered from 1 to 10, with corresponding values in each column. Below the drawing, in the bottom right corner, the text "рисунок 16" (drawing 16) is visible.

Анализ изображения

Изображение представляет собой технический чертёж с таблицей, вероятно, относящийся к проектированию или стандартизации механических элементов, таких как шестерни или шкивы.

Основные элементы:

• Чертежи: Присутствуют виды механических деталей в разрезе и проекциях. Обозначены размеры: D₈₂, D₈₁, D_w.
• Таблица: Содержит следующие столбцы:
  • № черт. (номер чертежа/элемента)
  • m (модуль)
  • z₁ (число зубьев/элементов 1)
  • z₂ (число зубьев/элементов 2)
  • D_b1 (диаметр 1)
  • D_b2 (диаметр 2)
• Строки таблицы: Нумерованы от 1 до 10, каждая строка содержит набор числовых значений для соответствующих столбцов.
• Подпись: В правом нижнем углу имеется надпись "рисунок 16".

Назначение: Чертеж и таблица, вероятно, служат для выбора или определения параметров механических деталей на основе заданных условий (например, модуля, числа зубьев) или для справочных целей.

Примечание: Без конкретного вопроса или задания, связанного с этим чертежом и таблицей, невозможно дать более детальный ответ, чем описание содержания.

Ответ: Изображение содержит технический чертёж и справочную таблицу с параметрами механических элементов (№ черт., m, z1, z2, Db1, Db2), обозначенную как "рисунок 16".
