Решение:

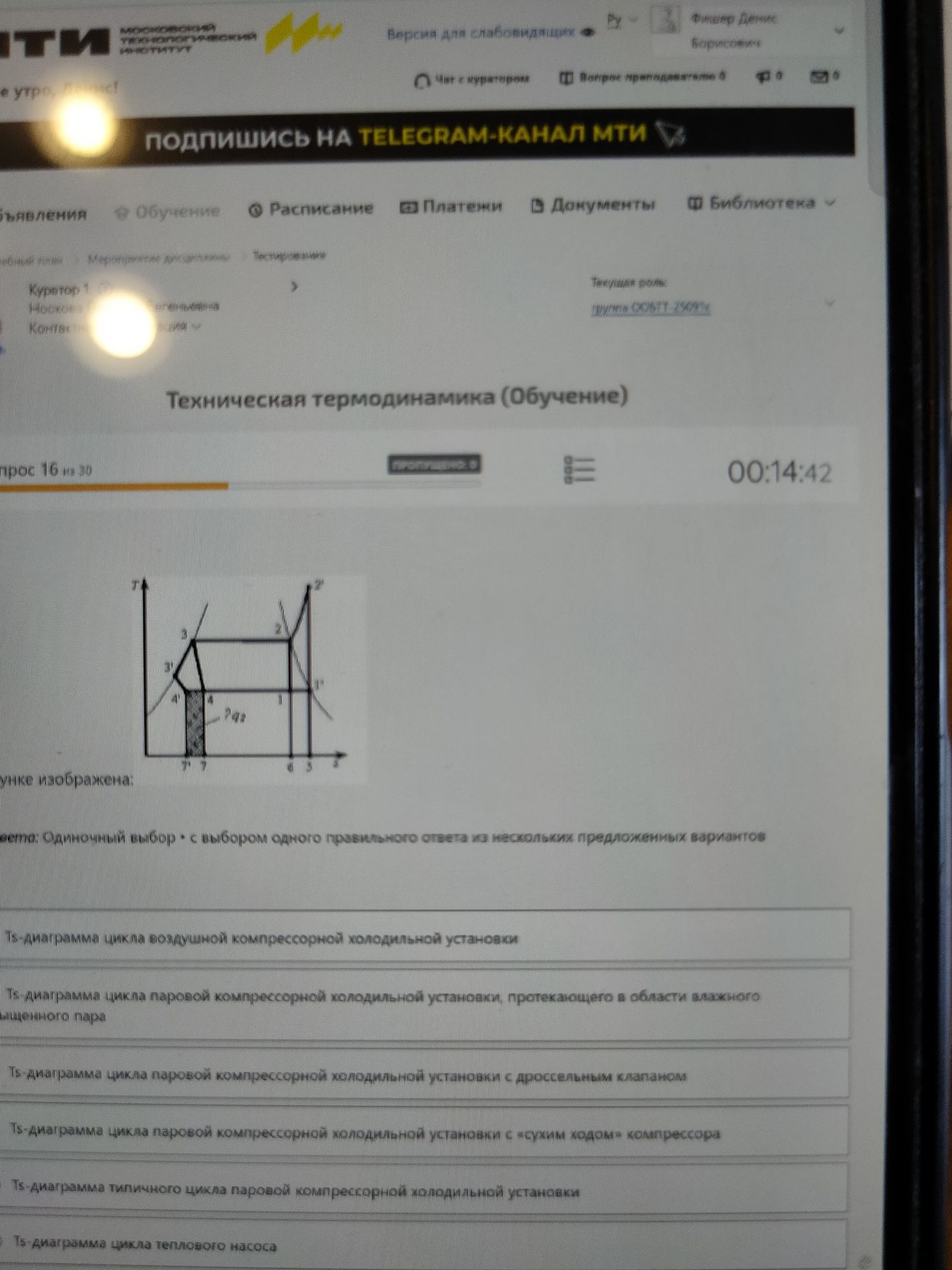

На диаграмме изображен цикл паровой компрессорной холодильной установки. Этот цикл включает в себя следующие процессы:

1. Сжатие пара в компрессоре (от состояния 1 до 2): пар переходит из области влажного пара в область сухого насыщенного пара.
2. Нагрев и конденсация пара в конденсаторе (от состояния 2 до 3): пар охлаждается и превращается в жидкость.
3. Дросселирование (расширение) жидкости в дроссельном вентиле (от состояния 3 до 4): давление и температура жидкости понижаются.
4. Испарение жидкости в испарителе (от состояния 4 до 1): жидкость поглощает тепло и превращается обратно в пар.

Диаграмма соответствует Тs-диаграмме цикла паровой компрессорной холодильной установки с дроссельным клапаном.

Ответ: Тs-диаграмма цикла паровой компрессорной холодильной установки с дроссельным клапаном.
