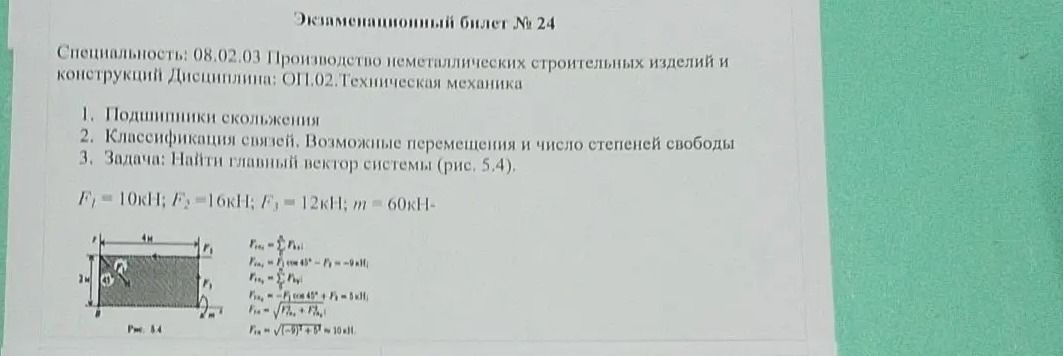

Специальность: 08.02.03 Производство неметаллических строительных изделий и конструкций Дисциплина: ОП.02. Техническая механика 1. Подшипники скольжения 2. Классификация связей. Возможные перемещения и число степеней свободы 3. Задача: Найти главный вектор системы (рис. 5.4). F1=10кН; F2=16кН; F3=12кН; m=60кН-

Решение:

Для определения главного вектора системы сил необходимо найти проекции каждой силы на оси координат и затем сложить их.

Из рисунка видно, что:

• Сила \( F_1 \) направлена вдоль оси X.
• Сила \( F_2 \) направлена под углом 45° к оси X.
• Сила \( F_3 \) направлена вдоль оси Y.
• Момент \( m \) действует вокруг оси Z.

Проекции сил на оси X и Y:

• \( F_{1x} = F_1 = 10 \text{ кН} \)
• \( F_{1y} = 0 \)
• \( F_{2x} = F_2 \cos(45^\circ) = 16 \cdot \frac{\sqrt{2}}{2} \approx 11.31 \text{ кН} \)
• \( F_{2y} = F_2 \sin(45^\circ) = 16 \cdot \frac{\sqrt{2}}{2} \approx 11.31 \text{ кН} \)
• \( F_{3x} = 0 \)
• \( F_{3y} = -F_3 = -12 \text{ кН} \) (предполагаем, что \( F_3 \) направлена вниз)

Суммарные проекции главного вектора \( R \):

• \( R_x = F_{1x} + F_{2x} + F_{3x} = 10 + 11.31 + 0 = 21.31 \text{ кН} \)
• \( R_y = F_{1y} + F_{2y} + F_{3y} = 0 + 11.31 - 12 = -0.69 \text{ кН} \)

Величина главного вектора \( R \) находится по теореме Пифагора:

\[ R = \sqrt{R_x^2 + R_y^2} = \sqrt{(21.31)^2 + (-0.69)^2} \approx \sqrt{454.11 + 0.48} \approx \sqrt{454.59} \approx 21.32 \text{ кН} \]

Расчет моментов:

Так как в задаче явно указан момент \( m \), и требуется найти главный вектор системы, мы должны учесть и момент. Главный вектор — это сумма всех сил. Момент является самостоятельной составляющей главного элемента системы (главного винта, если бы речь шла о паре сил и результирующей силе). В данном случае, скорее всего, под "главным вектором системы" подразумевается результирующая сила. Если же требовалось найти главный эллипс инерции или главный момент сил, то задача была бы иной. Учитывая контекст "Техническая механика" и изображение, вероятно, речь идет о сумме сил.

Ответ: Главный вектор системы составляет приблизительно 21.32 кН.
