Решение:

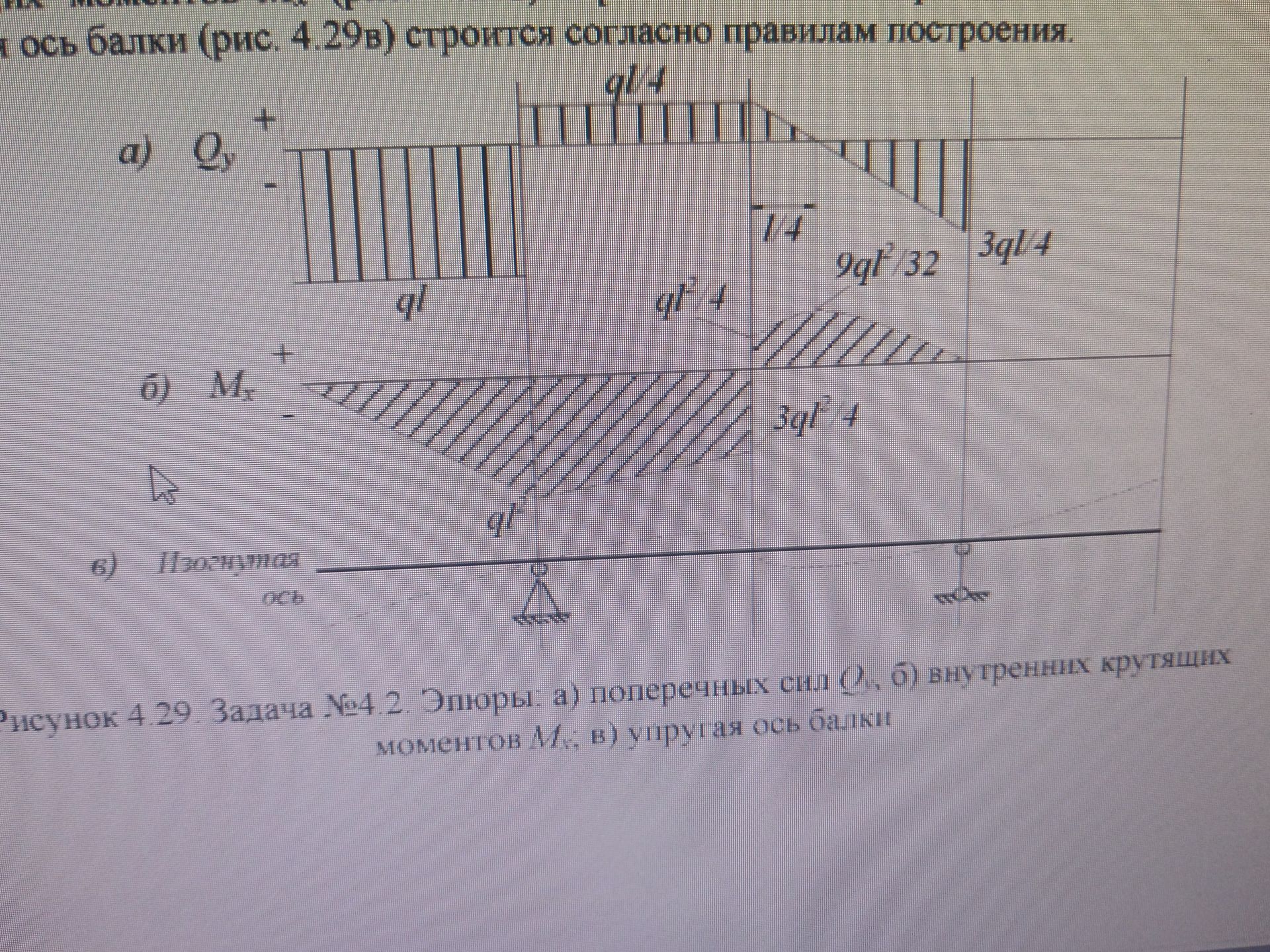

На рисунке представлены эпюры поперечных сил \( Q_y \) (рис. а) и внутренних крутящих моментов \( M_x \) (рис. б), а также упругая ось балки (рис. в).
а) Эпюра поперечных сил \( Q_y \)
- В левой части балки действует равномерно распределенная нагрузка \( q \) на участке длиной \( L \).
- На левой опоре \( Q_y = ql \).
- На участке длиной \( L \), где действует нагрузка, эпюра поперечных сил представляет собой наклонную линию, убывающую до \( 0 \) в точке \( x = L \).
- Максимальное значение \( Q_y = ql \) достигается на левой опоре.
- В правой части балки, где нагрузка отсутствует, \( Q_y = 0 \).
б) Эпюра внутренних крутящих моментов \( M_x \)
- На левой опоре \( M_x = 0 \) (так как это шарнирно-неподвижная опора, момент равен нулю).
- На участке с распределенной нагрузкой \( q \) момент изменяется по параболическому закону.
- Максимальный момент \( M_{max} = \frac{9ql^2}{32} \) достигается в точке, где \( Q_y = 0 \).
- На правой опоре \( M_x = 3ql/4 \).
в) Упругая ось балки
Упругая ось балки показывает её деформацию под действием нагрузок. В данном случае балка прогибается вниз.
Ответ: Представленные эпюры и упругая ось балки соответствуют схеме нагружения и опорным условиям.
