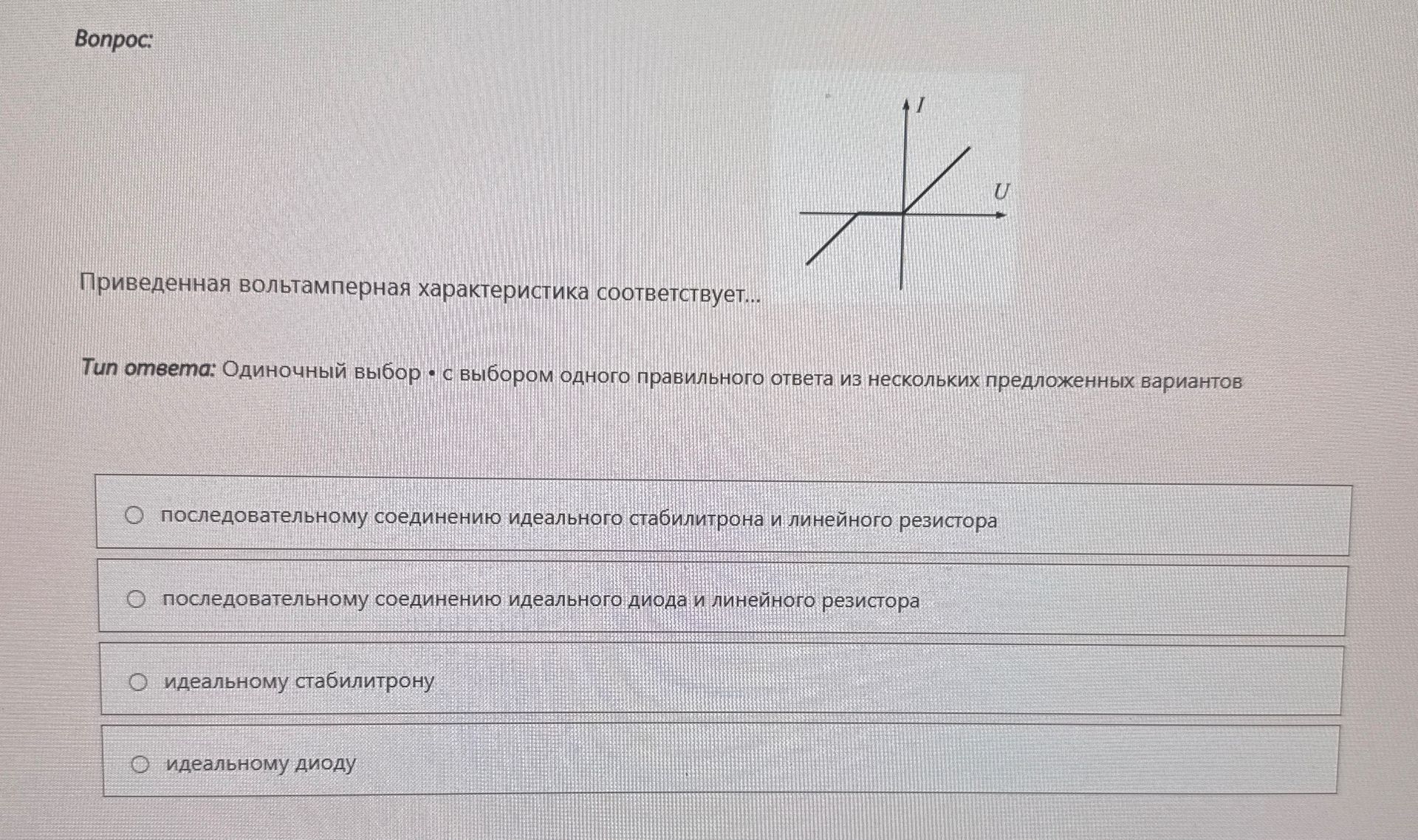

Приведенная вольтамперная характеристика соответствует...

Решение:

Вольтамперная характеристика (ВАХ) на графике показывает следующее:

• При отрицательных значениях напряжения (U < 0) ток (I) равен нулю.
• При положительных значениях напряжения (U > 0) ток пропорционален напряжению (I ∝ U). Это линейная зависимость.

Рассмотрим варианты:

• Последовательному соединению идеального стабилитрона и линейного резистора: Стабилитрон пропускает ток только при достижении определенного напряжения (обратного пробоя) или в прямом направлении. Линейный резистор имеет линейную ВАХ. Сочетание этих двух элементов даст более сложную характеристику, чем на графике.
• Последовательному соединению идеального диода и линейного резистора: Идеальный диод пропускает ток только в одном направлении (при U > 0) и имеет нулевое сопротивление в этом направлении (или очень низкое, в зависимости от идеализации). В обратном направлении он полностью блокирует ток (I = 0 при U < 0). Линейный резистор имеет линейную ВАХ. Сочетание даст линейную зависимость при U > 0 (суммарное сопротивление) и нулевой ток при U < 0. Эта характеристика соответствует графику.
• Идеальному стабилитрону: Идеальный стабилитрон имеет нулевой ток до напряжения стабилизации, а затем ток резко возрастает. Это не соответствует графику.
• Идеальному диоду: Идеальный диод пропускает ток только в прямом направлении (I > 0 при U > 0) и имеет нулевой ток в обратном направлении (I = 0 при U < 0). В прямом направлении его ВАХ обычно считается нулевым сопротивлением (идеализация), что дает вертикальную линию, или линейную зависимость с очень малым сопротивлением. В данном случае, если диод идеальный и соединение последовательно с нулевым сопротивлением, то при U > 0 ток должен расти линейно.

График показывает, что при U < 0 ток равен 0, а при U > 0 ток растет линейно с напряжением. Это соответствует идеальному диоду, который в прямом направлении ведет себя как проводник с очень низким сопротивлением (в идеализации — нулевым), что при подключении к источнику напряжения с линейной характеристикой (как в данном случае, где ток линейно зависит от напряжения) создает такую ВАХ, где ток равен нулю при отрицательных напряжениях, и растет линейно при положительных.

Однако, если рассматривать вариант с последовательным соединением идеального диода и линейного резистора, то при U > 0 суммарная ВАХ будет являться суммой ВАХ диода и резистора. Если диод идеальный (практически нулевое сопротивление в прямом направлении), то ВАХ будет определяться резистором. На графике представлено, что при U > 0 ток растет пропорционально напряжению, что может соответствовать линейному резистору или идеальному диоду в прямом направлении (с учетом идеализации).

Наиболее точно приведенная ВАХ соответствует идеальному диоду, который пропускает ток только в одном направлении (при U > 0), а в обратном направлении (U < 0) ток равен нулю. Если предполагать, что на графике показана именно идеализация, где при U > 0 сопротивление диода равно нулю, то ток может быть ограничен внешними факторами, но сама форма кривой (нулевой ток при U<0 и неограниченный рост при U>0) типична для идеального диода.

Если предположить, что на графике изображен идеальный диод, то его характеристика: I=0 при U<0, и I>0 при U>0 (в идеализированном виде — I=∞ при U=0+, или растет линейно, если есть последовательное сопротивление). Вариант «последовательному соединению идеального диода и линейного резистора» также мог бы дать такую характеристику, где при U<0 ток равен 0, а при U>0 суммарное сопротивление (диод + резистор) определяет линейную зависимость. Но из предложенных вариантов, «идеальному диоду» является самым прямым соответствием, если принять, что линейный рост тока при U>0 — это упрощение или учет последовательного сопротивления, которое не было выделено как отдельный элемент.

Проанализируем еще раз: график показывает, что ток отсутствует до определенного напряжения (близкого к нулю) при отрицательных напряжениях, а при положительных напряжениях ток линейно растет. Это соответствует характеристике идеального диода, где в прямом направлении он пропускает ток (здесь линейно, что подразумевает некоторую идеализацию или наличие последовательного резистора), а в обратном направлении — нет.

Учитывая варианты, характеристика идеально соответствует идеальному диоду, где в обратном направлении ток равен нулю, а в прямом — проходит. Линейный рост при U > 0 может подразумевать, что диод работает в прямо смещенном состоянии, и его сопротивление в этом режиме является постоянным, или что к нему последовательно подключен резистор. Однако, если выбирать из предложенных вариантов, то
