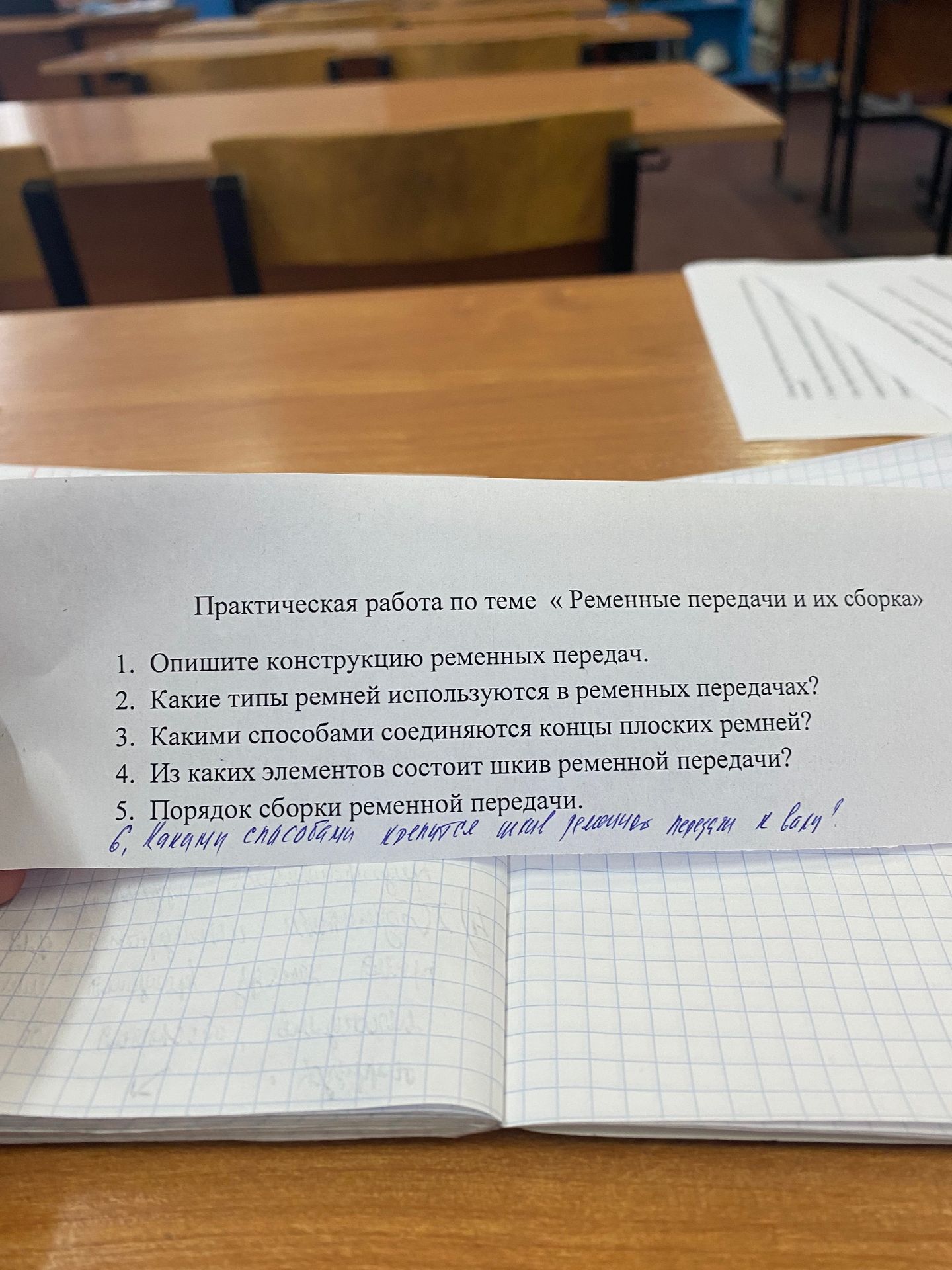

Практическая работа по теме «Ременные передачи и их сборка» 1. Опишите конструкцию ременных передач. 2. Какие типы ремней используются в ременных передачах? 3. Какими способами соединяются концы плоских ремней? 4. Из каких элементов состоит шкив ременной передачи? 5. Порядок сборки ременной передач 6. Какими спасобами крепится шим ремешок передати квали?

1. Конструкция ременных передач:

Ременная передача состоит из ведущего и ведомого шкивов, ремня и натяжного устройства (при необходимости). Ремень, охватывая шкивы, передает вращающий момент от ведущего шкива к ведомому за счет сил трения.

2. Типы ремней:

• Плоские ремни: используются для передачи на большие расстояния, имеют прямоугольное сечение.
• Клиновые ремни: имеют трапециевидное сечение, обеспечивают более надежное сцепление со шкивом, применяются для передачи на средние расстояния.
• Зубчатые ремни: имеют нарезку на внутренней стороне, обеспечивают синхронную передачу без проскальзывания.

3. Способы соединения концов плоских ремней:

• Склеивание: с помощью специальных клеев и прессов.
• Сшивание: с помощью ниток или корда.
• Заклепки: металлические заклепки.
• Замки: специальные металлические замки.

4. Элементы шкива ременной передачи:

• Обод: наружная часть шкива, по которой движется ремень.
• Ступица: часть шкива, соединяющая обод с валом.
• Диск (или спицы): соединяет обод и ступицу.
• Механизм крепления к валу: шпоночный паз, конусное соединение и т.д.

5. Порядок сборки ременной передачи:

1. Установить ведущий и ведомый шкивы на валы.
2. Надеть ремень на шкивы.
3. Отрегулировать натяжение ремня.
4. Проверить соосность шкивов и правильность натяжения.

6. Способы крепления шкива к валу:

Крепление шкива к валу может осуществляться следующими способами:

• Шпоночное соединение: наиболее распространенный способ, где шкив и вал имеют пазы для шпонки.
• Конусное соединение: обеспечивает самоцентрирование и высокую точность посадки.
• Резьбовое соединение: шкив навинчивается на вал с резьбой.
• Клиновое соединение: используется для передачи больших крутящих моментов.
• Приварка: в исключительных случаях.

Ответ: Конструкция ременной передачи состоит из шкивов и ремня; используются плоские, клиновые и зубчатые ремни; концы плоских ремней соединяются склеиванием, сшиванием, заклепками или замками; шкив состоит из обода, ступицы и диска (или спиц); порядок сборки включает установку шкивов, натягивание ремня и регулировку; шкивы крепятся к валу шпонкой, конусом, резьбой или клином.
