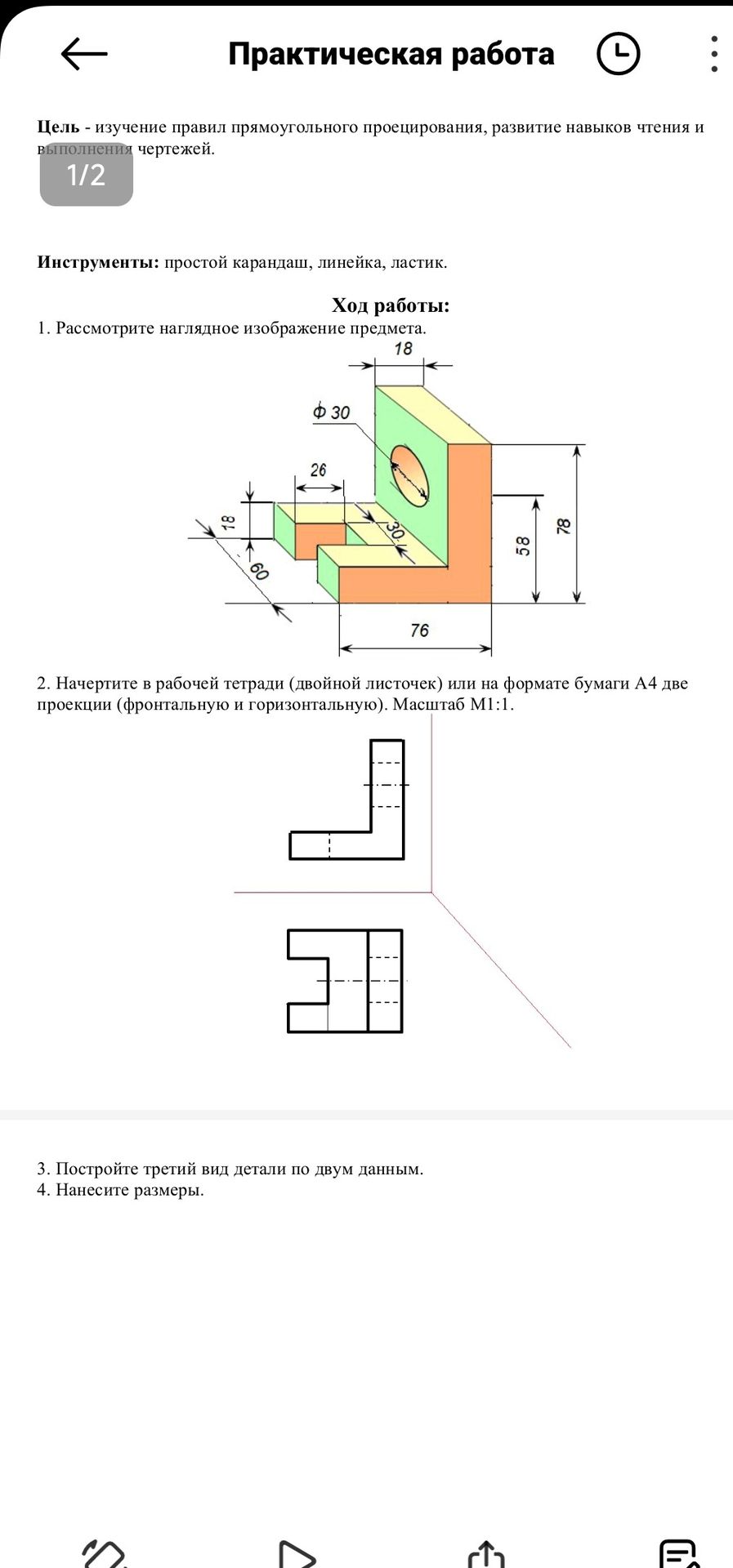

Практическая работа. 1. Рассмотрите наглядное изображение предмета. 2. Начертите две проекции детали: фронтальную и горизонтальную, масштаб М 1:1. 3. Постройте третий вид детали по двум данным. 4. Нанесите размеры.

На изображении уже приведены наглядное изображение и две проекции детали. Размеры по наглядному изображению: 76, 78, 60, 58, 30, 26 и 18 мм; отверстие — Ø30 мм. При масштабе 1:1 численные размеры на чертеже равны указанным размерам в миллиметрах.

Третий вид и размерный чертёж по этому снимку надёжно восстановить нельзя: линии и проекции слишком мелкие, а часть геометрических связей и расположение отверстия на видах неразборчивы. Чтобы построить третий вид без угадывания, пришлите, пожалуйста, более чёткий снимок области с двумя проекциями и изометрическим изображением либо скан страницы.
