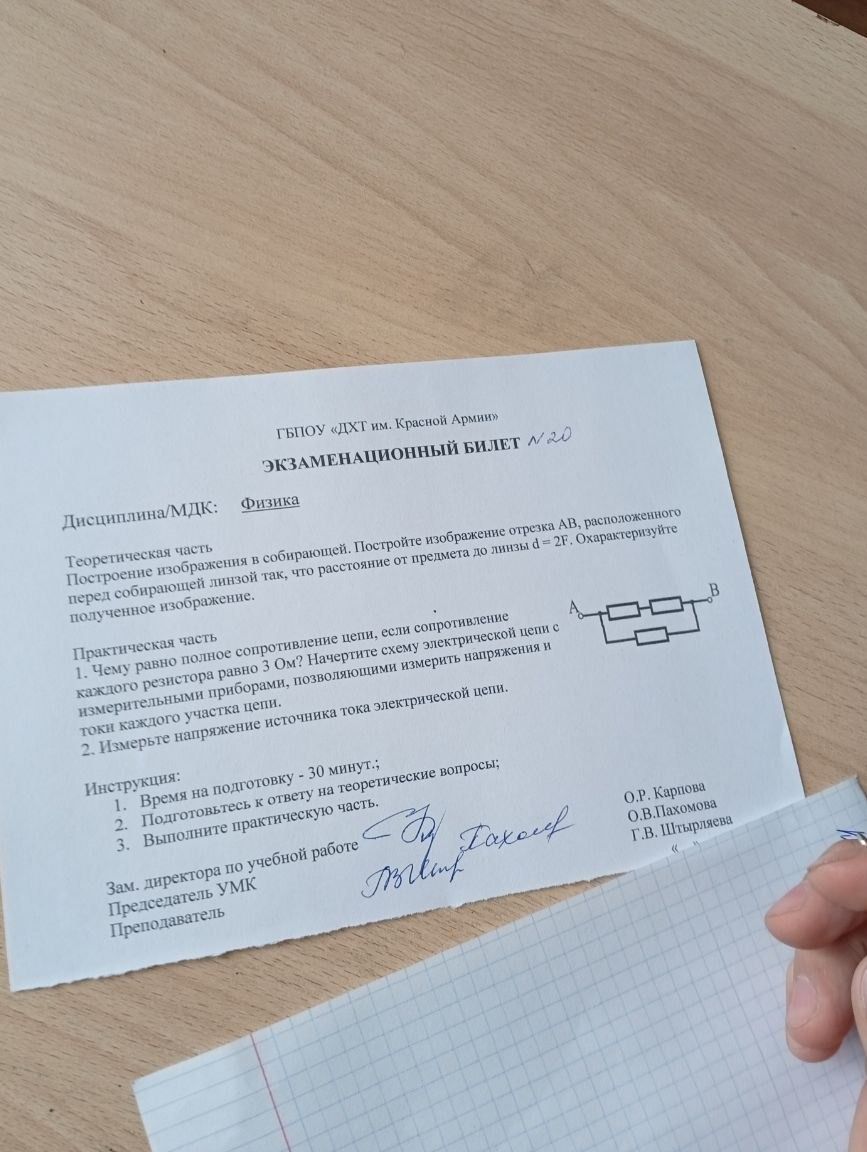

Практическая часть: 1. Чему равно полное сопротивление цепи, если сопротивление каждого резистора равно 3 Ом? Начертите схему электрической цепи с измерительными приборами, позволяющими измерить напряжения и токи каждого участка цепи. 2. Измерьте напряжение источника тока электрической цепи.

Решение:

Часть 1: Полное сопротивление и схема цепи

Расчёт полного сопротивления:

На схеме изображены два резистора, соединённые параллельно. Полное сопротивление цепи при параллельном соединении вычисляется по формуле:

\[ \frac{1}{R_{полн}} = \frac{1}{R_1} + \frac{1}{R_2} \]\[ \frac{1}{R_{полн}} = \frac{1}{3 \text{ Ом}} + \frac{1}{3 \text{ Ом}} = \frac{2}{3 \text{ Ом}} \]\[ R_{полн} = \frac{3}{2} \text{ Ом} = 1.5 \text{ Ом} \]

Схема электрической цепи:

Для измерения напряжения и тока на каждом участке цепи необходимо использовать вольтметр (измеряет напряжение) и амперметр (измеряет ток).

• Вольтметр включается параллельно к тому участку цепи, напряжение на котором измеряется.
• Амперметр включается последовательно с тем участком цепи, ток через который измеряется.

Схема:

Схематическое изображение цепи:

Ответ: Полное сопротивление цепи равно 1.5 Ом. Схема предоставлена выше.

Часть 2: Измерение напряжения источника тока

Примечание: Для выполнения этой части задания требуется физический эксперимент с реальной электрической цепью и измерительными приборами. Результат измерения будет зависеть от конкретного источника тока, используемого в лаборатории.

Ответ: Напряжение источника тока __________ В. (Измеряется экспериментально)
