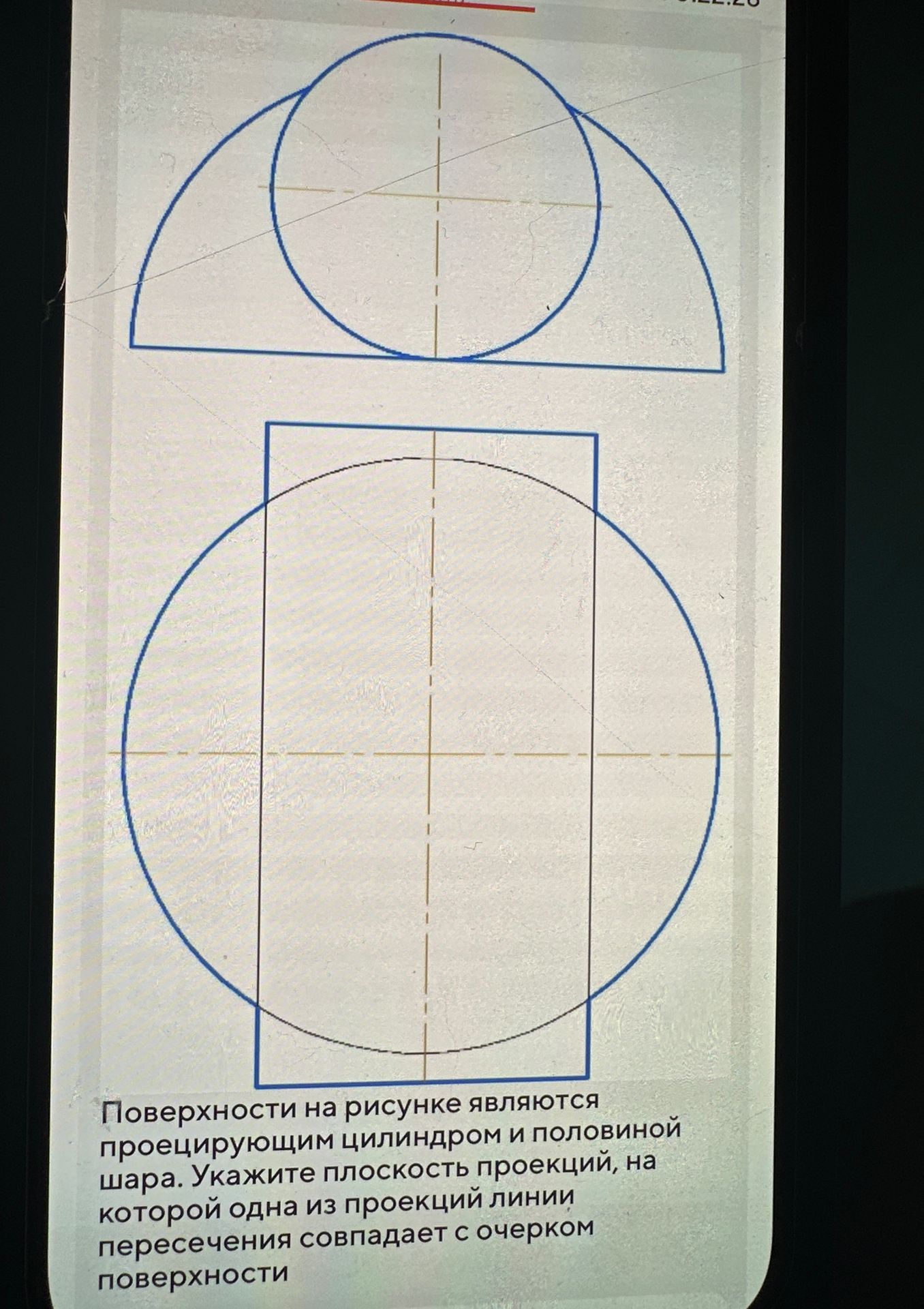

Поверхности на рисунке являются проецирующим цилиндром и половиной шара. Укажите плоскость проекций, на которой одна из проекций линии пересечения совпадает с очерком поверхности

Question

Вопрос:

Поверхности на рисунке являются проецирующим цилиндром и половиной шара. Укажите плоскость проекций, на которой одна из проекций линии пересечения совпадает с очерком поверхности

Ответ:

ФИО:Телефон:Емаил:Полное описание сути нарушения прав (почему распространение данной информации запрещено Правообладателем):

Accepted Answer

Краткое пояснение: Нужно определить, какая из плоскостей проекций (горизонтальная, фронтальная или профильная) показывает линию пересечения цилиндра и полушара в виде их очерка.

Пошаговое решение:

На рисунке представлены две проекции пересекающихся тел: цилиндра и полушара.

Верхняя проекция показывает вид спереди (фронтальная проекция).

Нижняя проекция показывает вид сверху (горизонтальная проекция).

На горизонтальной проекции (вид сверху) линия пересечения цилиндра и полушара совпадает с очерком поверхности.

Ответ: Горизонтальная плоскость проекций.
