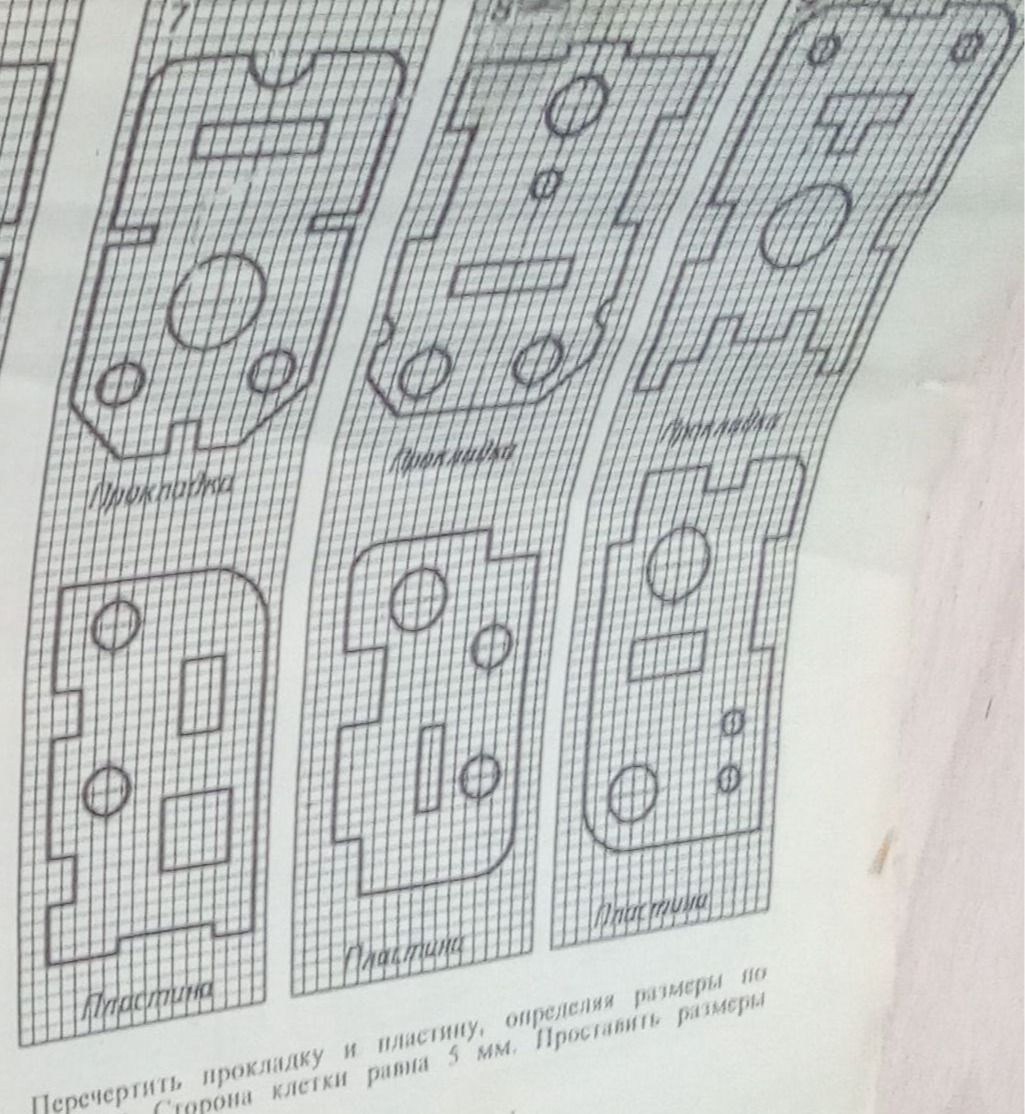

Перечертить прокладку и пластину, определить размеры по клеткам. Сторона клетки равна 5 мм. Проставить размеры. [Номер варианта и часть числовых обозначений на фотографии неразборчивы.]

На фотографии видны несколько вариантов прокладок и пластин, однако изображение наклонено, часть рисунка обрезана, а границы клеток и контуры деталей недостаточно чёткие для надёжного подсчёта всех размеров.

Из условия следует, что размер каждого элемента определяется по числу клеток:

\(l = n \cdot 5\) мм, где \(n\) — число клеток между соответствующими линиями или центрами отверстий.

Для выполнения чертежа необходимо:

1. Перенести контур детали по клеткам.
2. Подсчитать число клеток для каждой длины и умножить его на 5 мм.
3. Для отверстий определить диаметр по клеткам и указать его обозначением \(\varnothing\).
4. Проставить размеры наружного контура, вырезов, отверстий и расстояния между их центрами.

Точные числовые размеры и готовый чертёж по этому снимку однозначно восстановить нельзя. Нужна фотография страницы целиком, снятая прямо и в более высоком разрешении.
