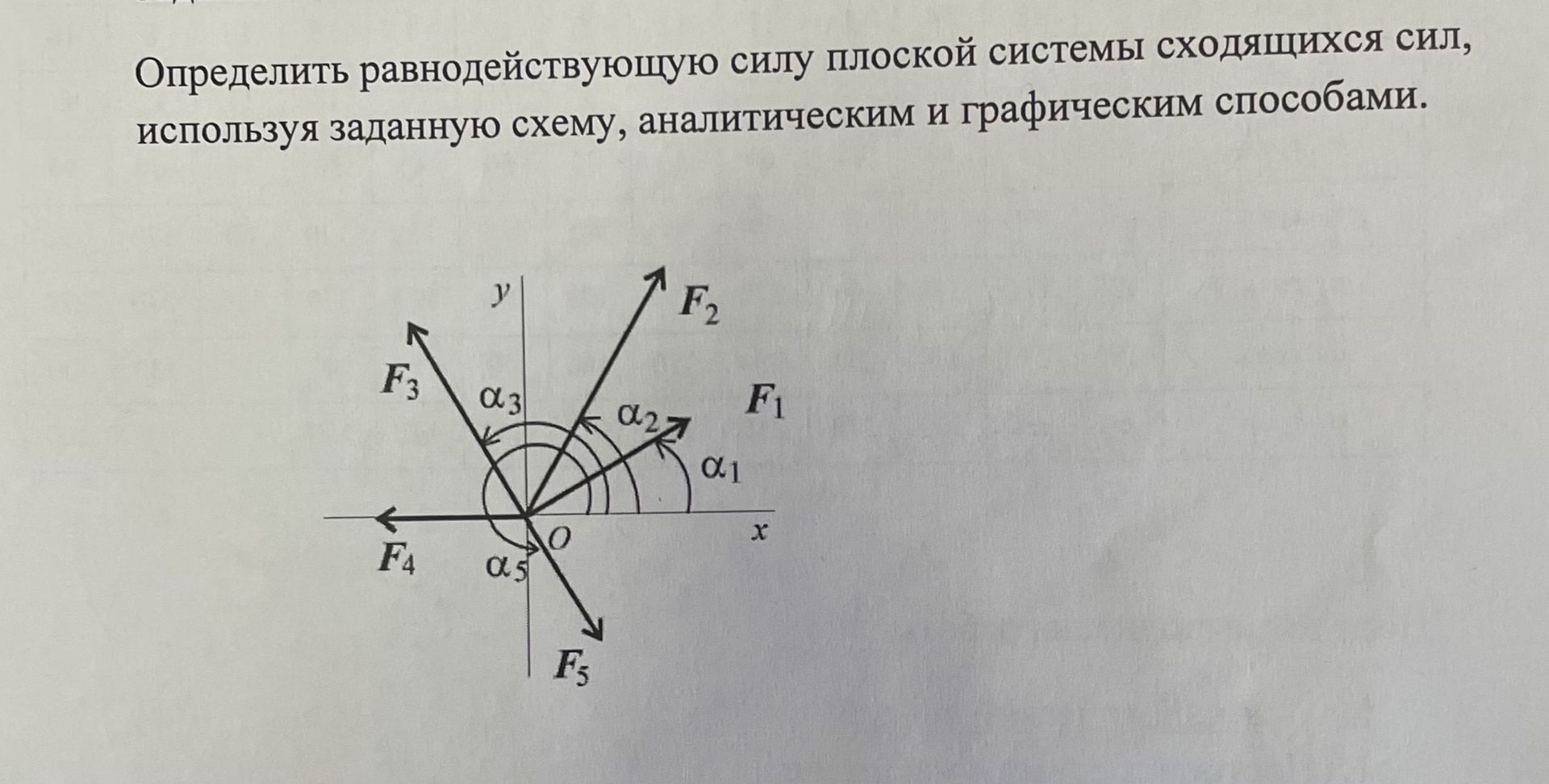

Определить равнодействующую силу плоской системы сходящихся сил, используя заданную схему, аналитическим и графическим способами.

Решение:

Для определения равнодействующей силы плоской системы сходящихся сил необходимо разложить каждую силу на составляющие по осям x и y, а затем алгебраически сложить соответствующие составляющие.

Графический способ:

Вектор равнодействующей силы можно построить, используя правило параллелограмма или многоугольника. Приложив векторы сил последовательно, начало следующего вектора к концу предыдущего, мы получим вектор равнодействующей, идущий от начала первого вектора к концу последнего.

Аналитический способ:

1. Разложим каждую силу на составляющие по осям Ox и Oy. Для этого воспользуемся тригонометрическими функциями углов, образованных векторами сил с осями координат.

Например, если \( F_1 \) образует угол \( \alpha_1 \) с осью Ox, то:

• \( F_{1x} = F_1 \cos \alpha_1 \)
• \( F_{1y} = F_1 \sin \alpha_1 \)

Аналогично для сил \( F_2, F_3, F_4, F_5 \), учитывая их направления и углы с осями.

2. Найдем суммарные проекции на оси Ox и Oy:

• \( R_x = F_{1x} + F_{2x} + F_{3x} + F_{4x} + F_{5x} \)
• \( R_y = F_{1y} + F_{2y} + F_{3y} + F_{4y} + F_{5y} \)

3. Найдем модуль равнодействующей силы \( R \) по теореме Пифагора:

• \( R = \sqrt{R_x^2 + R_y^2} \)

4. Найдем направление равнодействующей силы (угол \( \alpha \) с осью Ox):

• \( \text{tg} \alpha = \frac{R_y}{R_x} \)

Примечание: Для выполнения точных расчетов необходимы значения величин сил \( F_1, F_2, F_3, F_4, F_5 \) и углов \( \alpha_1, \alpha_2, \alpha_3, \alpha_4, \alpha_5 \) (или их относительное положение).

Ответ: Равнодействующая сила определяется путем векторного сложения всех сил. Аналитически — суммированием их проекций на оси координат, графически — построением силового многоугольника.
