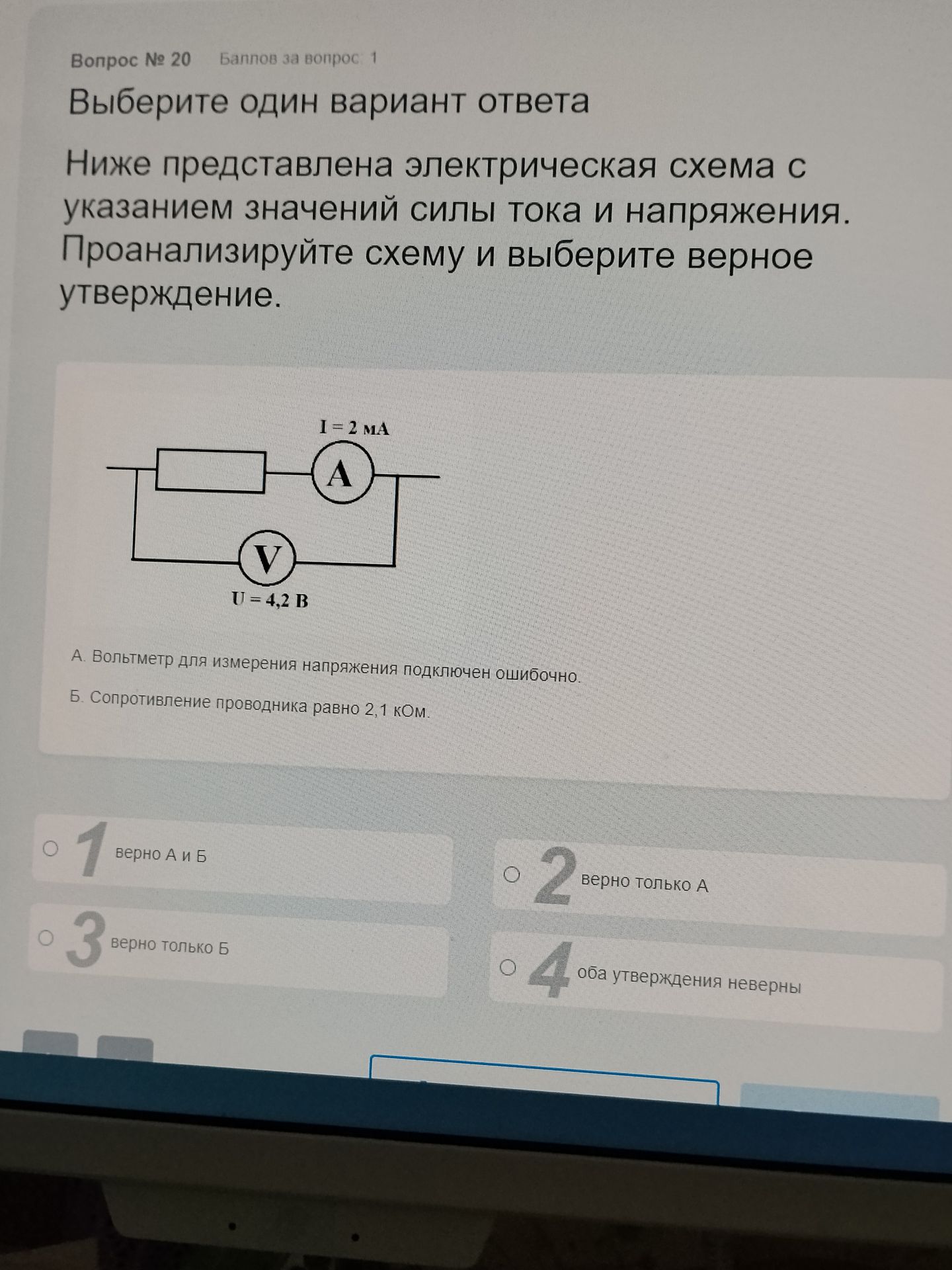

Ниже представлена электрическая схема с указанием значений силы тока и напряжения. Проанализируйте схему и выберите верное утверждение. А. Вольтметр для измерения напряжения подключен ошибочно. Б. Сопротивление проводника равно 2,1 кОм.

Решение:

В данной схеме вольтметр подключен параллельно проводнику, что является правильным способом измерения напряжения. Амперметр подключен последовательно с проводником, что также является правильным способом измерения силы тока.

Проверим утверждение А:

Вольтметр должен быть подключен параллельно участку цепи, напряжение на котором измеряется. На схеме вольтметр действительно подключен параллельно проводнику. Следовательно, утверждение А о том, что вольтметр подключен ошибочно, неверно.

Проверим утверждение Б:

По закону Ома для участка цепи, сопротивление проводника (R) равно отношению напряжения (U) на нём к силе тока (I) через него: \( R = \frac{U}{I} \).

Дано:

• Сила тока \( I = 2 \text{ мА} = 2 \cdot 10^{-3} \text{ А} \)
• Напряжение \( U = 4,2 \text{ В} \)

Подставим значения в формулу:

\[ R = \frac{4,2 \text{ В}}{2 \cdot 10^{-3} \text{ А}} = \frac{4,2}{0,002} \text{ Ом} = 2100 \text{ Ом} \]\[ R = 2,1 \text{ кОм} \]

Таким образом, сопротивление проводника равно 2,1 кОм. Утверждение Б верно.

Поскольку утверждение А неверно, а утверждение Б верно, правильный вариант ответа — только Б.

Ответ: 3 верно только Б.
