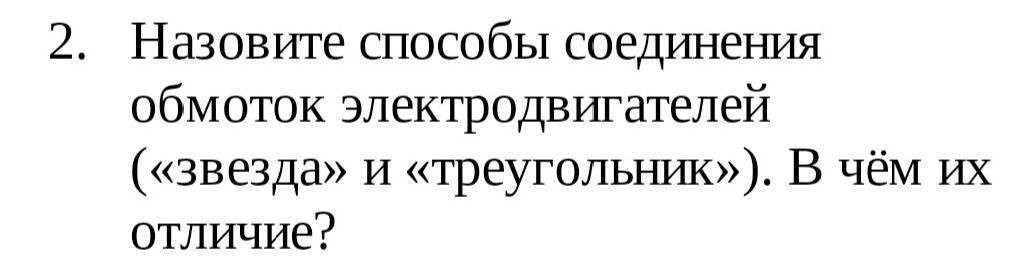

Назовите способы соединения обмоток электродвигателей («звезда» и «треугольник»). В чём их отличие?

Способы соединения обмоток электродвигателей

Существуют два основных способа соединения обмоток трёхфазных электродвигателей:

• Соединение «звездой» (Y): Концы обмоток соединяются в одной точке (нейтраль), а к началу обмоток подводятся фазные напряжения.
• Соединение «треугольником» (Δ): Начало каждой обмотки соединяется с концом предыдущей, образуя замкнутый контур. Фазные напряжения подаются на точки соединения обмоток.

Отличие соединений:

Основное отличие заключается в величине напряжения и тока, подаваемых на обмотки:

• При соединении «звездой»: Фазное напряжение (на обмотку) в \( \sqrt{3} \) раз меньше линейного (сетевого) напряжения, а ток в обмотке равен линейному току.
• При соединении «треугольником»: Фазное напряжение равно линейному напряжению, а ток в обмотке в \( \sqrt{3} \) раз меньше линейного тока.

Эти различия влияют на пусковые характеристики и рабочие режимы двигателя.

Ответ: Способы соединения — «звезда» и «треугольник». Отличие в соотношении фазного и линейного напряжения и тока.
