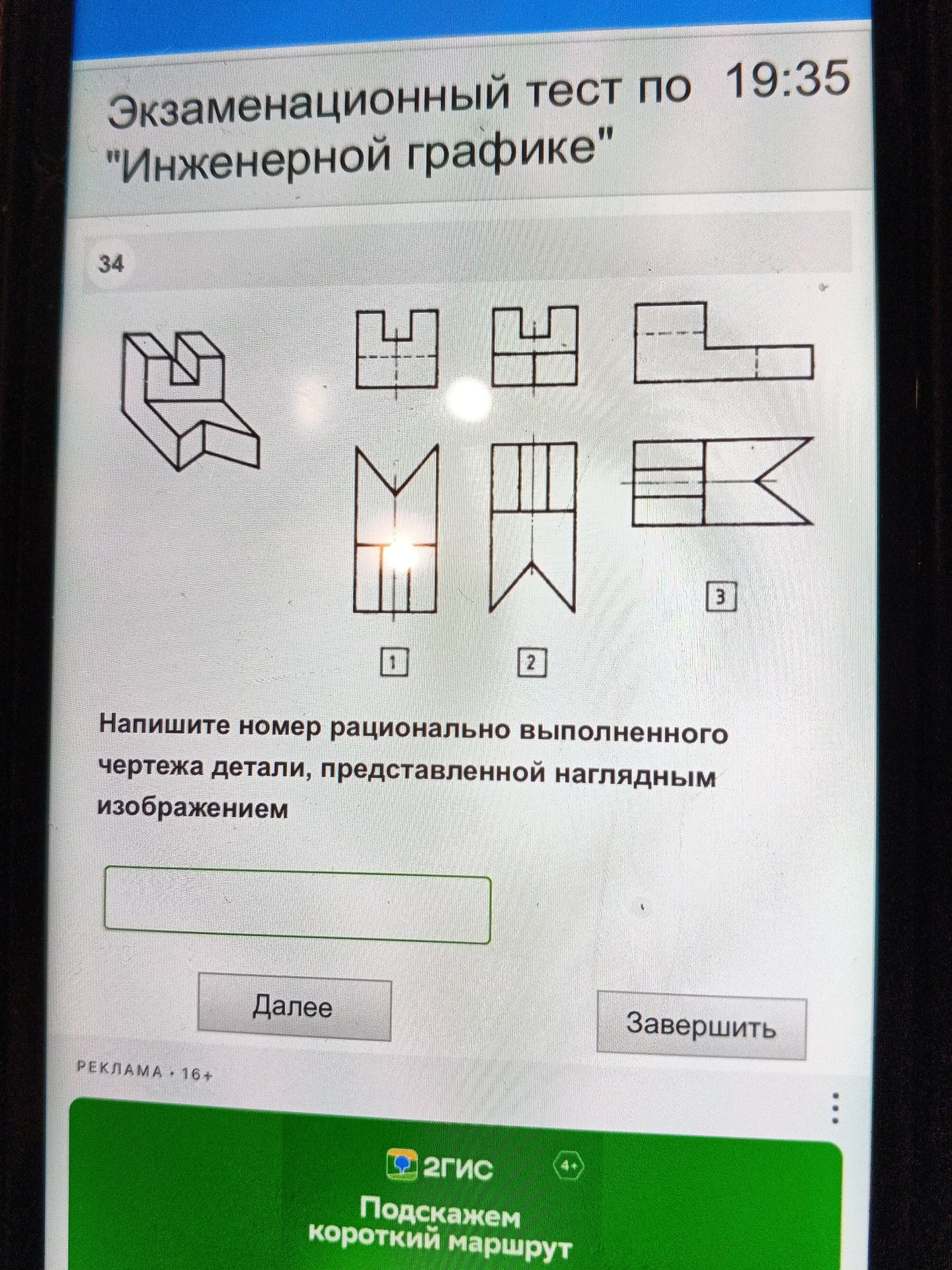

Напишите номер рационально выполненного чертежа детали, представленной наглядным изображением

Решение:

Анализируем представленные чертежи и наглядное изображение детали. Наглядное изображение детали показывает трехмерную проекцию. Необходимо выбрать тот чертеж, который наиболее точно и полно отображает форму детали, минимизируя при этом количество линий и проекций, если это возможно без потери информации.

Рассмотрим предложенные варианты:

• Вариант 1: Представлен вид сверху, вид спереди и вид слева. Такой набор видов является стандартным для изометрических проекций.
• Вариант 2: Представлен вид спереди и вид сбоку. Отсутствует вид сверху, что может затруднить понимание формы детали.
• Вариант 3: Представлен вид спереди и вид сверху. Отсутствует вид сбоку.

Наглядное изображение детали имеет три основные грани, которые отчетливо видны. Чертеж под номером 1 наиболее полно и рационально отображает форму детали, используя три стандартных проекции (вид спереди, вид сверху, вид слева), которые в совокупности дают полное представление о геометрии объекта.

Ответ: 1
