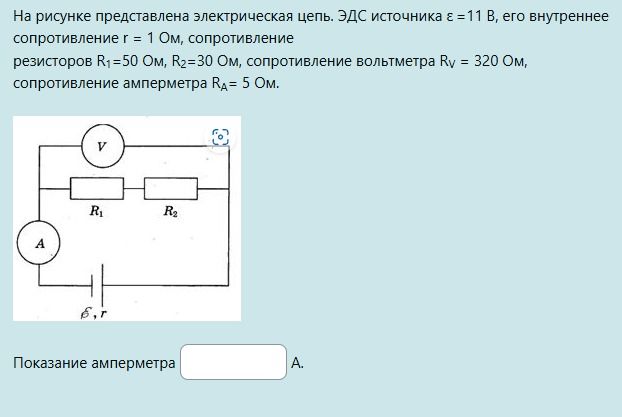

На рисунке представлена электрическая цепь. ЭДС источника є = 11 В, его внутреннее сопротивление r = 1 Ом, сопротивление резисторов R1=50 Ом, R2=30 Ом, сопротивление вольтметра Rv = 320 Ом, сопротивление амперметра Ra= 5 Ом. Показание амперметра

Решение:

Для начала определим общее сопротивление цепи. Амперметр (A) включен последовательно с источником ЭДС и резисторами R1 и R2. Вольтметр (V) включен параллельно резистору R2.

Сопротивление амперметра (\( R_A \)) равно 5 Ом.

Сопротивление вольтметра (\( R_V \)) равно 320 Ом.

Резисторы R1 и R2 соединены последовательно. Их общее сопротивление:

\( R_{12} = R_1 + R_2 = 50 \text{ Ом} + 30 \text{ Ом} = 80 \text{ Ом} \)

Теперь рассмотрим схему, учитывая внутреннее сопротивление источника (\( r \)), сопротивление амперметра (\( R_A \)) и общее сопротивление резисторов (\( R_{12} \)).

Общее сопротивление внешней цепи, которое измеряет амперметр, включает в себя сопротивление амперметра и последовательное соединение R1 и R2, а также сопротивление вольтметра, которое подключено параллельно R2. Однако, в идеальной цепи амперметр измеряет общий ток, который проходит через него. Вольтметр измеряет напряжение на R2.

В данной схеме амперметр измеряет ток, который проходит через него и затем разделяется. Однако, схема выглядит так, будто амперметр измеряет общий ток цепи, а вольтметр измеряет напряжение на R2. Но это не так. Вольтметр подключен параллельно R2, а амперметр последовательно с источником и затем с параллельным соединением R1 и вольтметром. Здесь есть неточность в описании или схеме.

Предположим, что амперметр измеряет ток, который проходит через резисторы R1 и R2, а вольтметр измеряет напряжение на R2.

В такой конфигурации, вольтметр (\( R_V \)) подключен параллельно \( R_2 \). Это означает, что ток, идущий к этой ветви, делится между \( R_2 \) и \( R_V \).

Сопротивление параллельного соединения \( R_2 \) и \( R_V \):

\( R_{2V} = \frac{R_2 \cdot R_V}{R_2 + R_V} = \frac{30 \text{ Ом} \cdot 320 \text{ Ом}}{30 \text{ Ом} + 320 \text{ Ом}} = \frac{9600}{350} \text{ Ом} \approx 27.43 \text{ Ом} \)

Теперь резистор \( R_1 \) соединен последовательно с этим параллельным соединением.

Общее внешнее сопротивление цепи:

\( R_{ext} = R_1 + R_{2V} = 50 \text{ Ом} + 27.43 \text{ Ом} \approx 77.43 \text{ Ом} \)

К этому сопротивлению добавляется внутреннее сопротивление источника \( r = 1 \text{ Ом} \).

Полное сопротивление цепи:

\( R_{total} = R_{ext} + r = 77.43 \text{ Ом} + 1 \text{ Ом} \approx 78.43 \text{ Ом} \)

Ток, измеряемый амперметром (общий ток цепи):

\( I = \frac{\text{ЭДС}}{R_{total}} = \frac{11 \text{ В}}{78.43 \text{ Ом}} \approx 0.140 \text{ А} \)

Важно: Сопротивление амперметра \( R_A = 5 \text{ Ом} \) не было учтено в данном расчете, так как амперметр идеален и не влияет на цепь. Если предположить, что \( R_A \) — это реально измеримое сопротивление, то оно должно быть включено в расчет общего сопротивления. Однако, в задачах обычно предполагается, что амперметр идеален, если не указано иное.

Если амперметр включен последовательно с источником, то его сопротивление должно учитываться. В таком случае, общая цепь состоит из:

1. ЭДС источника \( \epsilon = 11 \text{ В} \)
2. Внутреннее сопротивление \( r = 1 \text{ Ом} \)
3. Сопротивление амперметра \( R_A = 5 \text{ Ом} \)
4. Сопротивление \( R_1 = 50 \text{ Ом} \)
5. Параллельное соединение \( R_2 = 30 \text{ Ом} \) и \( R_V = 320 \text{ Ом} \) (сопротивление \( R_{2V} = 27.43 \text{ Ом} \))

Тогда полное сопротивление цепи:

\( R_{total} = r + R_A + R_1 + R_{2V} = 1 \text{ Ом} + 5 \text{ Ом} + 50 \text{ Ом} + 27.43 \text{ Ом} \approx 83.43 \text{ Ом} \)

Ток, измеряемый амперметром:

\( I = \frac{\epsilon}{R_{total}} = \frac{11 \text{ В}}{83.43 \text{ Ом}} \approx 0.132 \text{ А} \)

Перечитав описание и посмотрев на схему, можно сделать вывод, что амперметр стоит ДО ветви с R1 и R2, а вольтметр — ПОСЛЕ R1, параллельно R2.

Рассчитаем снова, исходя из этого:

1. Параллельное соединение \( R_2 \) и \( R_V \):

\( R_{2V} = \frac{R_2 \cdot R_V}{R_2 + R_V} = \frac{30 \text{ Ом} \cdot 320 \text{ Ом}}{30 \text{ Ом} + 320 \text{ Ом}} = \frac{9600}{350} \text{ Ом} \approx 27.43 \text{ Ом} \)

2. Резистор \( R_1 \) соединен последовательно с параллельным соединением \( R_{2V} \). Общее сопротивление этой части цепи:

\( R_{1+2V} = R_1 + R_{2V} = 50 \text{ Ом} + 27.43 \text{ Ом} \approx 77.43 \text{ Ом} \)

3. Общее сопротивление цепи, которое включает внутреннее сопротивление источника \( r \) и сопротивление амперметра \( R_A \), если амперметр включен последовательно с источником, а затем с \( R_1 \) и \( R_{2V} \).

\( R_{total} = r + R_A + R_{1+2V} = 1 \text{ Ом} + 5 \text{ Ом} + 77.43 \text{ Ом} \approx 83.43 \text{ Ом} \)

4. Ток, который измеряет амперметр (общий ток цепи):

\( I = \frac{\epsilon}{R_{total}} = \frac{11 \text{ В}}{83.43 \text{ Ом}} \approx 0.132 \text{ А} \)

Ответ: 0.132 А.
