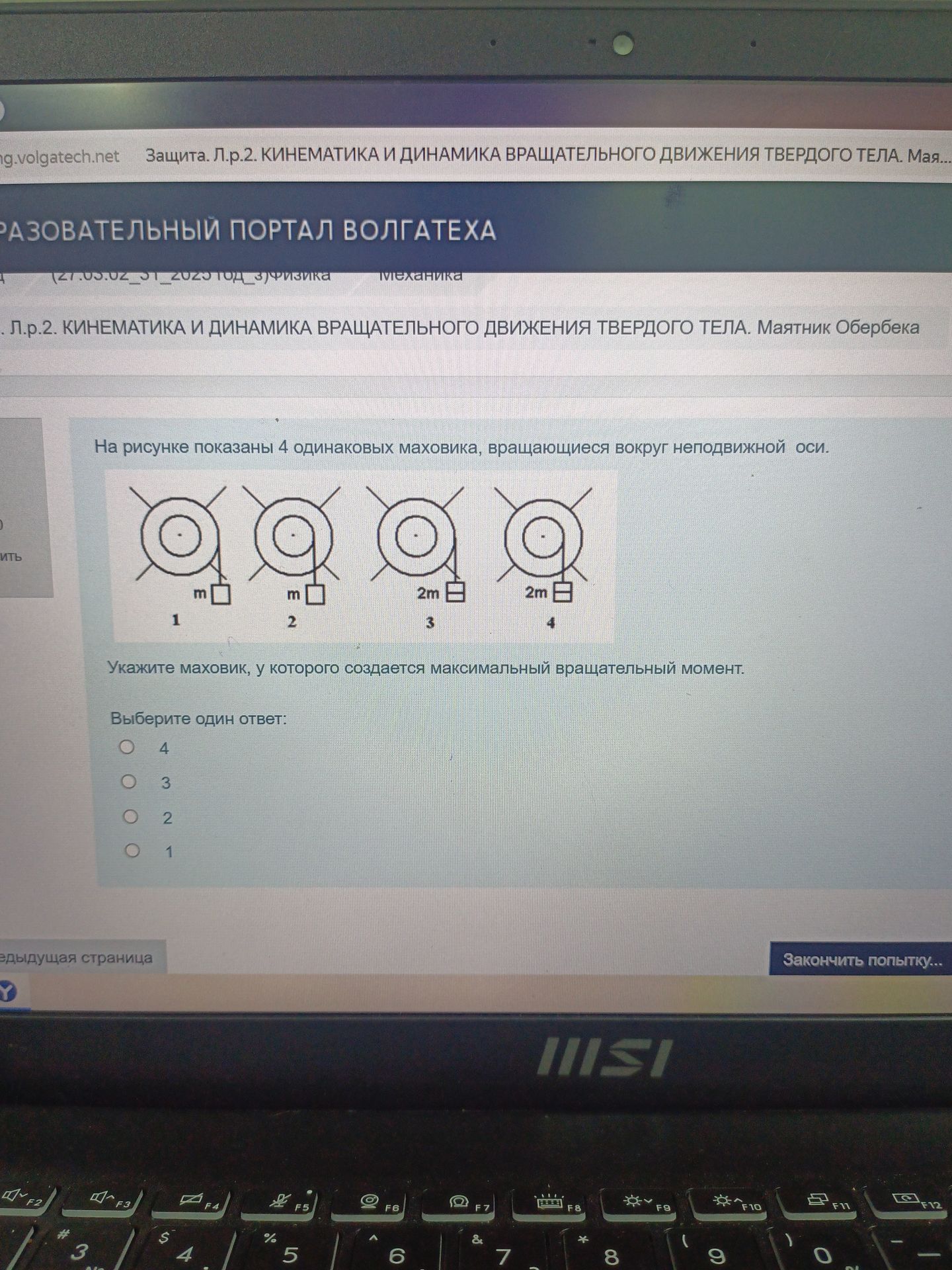

На рисунке показаны 4 одинаковых маховика, вращающихся вокруг неподвижной оси. Укажите маховик, у которого создается максимальный вращательный момент.

Решение:

Вращательный момент (или крутящий момент) определяется как произведение силы на плечо. В данном случае сила, действующая на маховик, — это сила тяжести груза, которая равна \( F = mg \). Плечо силы — это радиус, на котором подвешен груз. Чем больше радиус и сила, тем больше вращающий момент.

Рассмотрим каждый маховик:

• Маховик 1: Радиус \( r_1 \), масса груза \( m \). Момент \( M_1 = F_1 × r_1 = (mg) × r_1 \).
• Маховик 2: Радиус \( r_2 \), масса груза \( m \). Момент \( M_2 = F_2 × r_2 = (mg) × r_2 \). Из рисунка видно, что \( r_2 > r_1 \).
• Маховик 3: Радиус \( r_3 \), масса груза \( 2m \). Момент \( M_3 = F_3 × r_3 = (2mg) × r_3 \). Из рисунка видно, что \( r_3 \) примерно равен \( r_1 \).
• Маховик 4: Радиус \( r_4 \), масса груза \( 2m \). Момент \( M_4 = F_4 × r_4 = (2mg) × r_4 \). Из рисунка видно, что \( r_4 > r_2 \).

Сравнивая моменты:

• \( M_2 = mg × r_2 \)
• \( M_3 = 2mg × r_3 \). Поскольку \( r_3 ≈ r_1 \) и \( r_1 < r_2 \), то \( M_3 > M_1 \). Также, \( M_3 \) может быть больше или меньше \( M_2 \) в зависимости от точных значений \( r_2 \) и \( r_3 \).
• \( M_4 = 2mg × r_4 \). Так как \( r_4 \) — наибольший радиус, и масса груза \( 2m \) — также наибольшая, то вращающий момент \( M_4 \) будет максимальным.

Визуальный анализ радиусов и масс:

• Маховик 1: радиус ~1, масса m
• Маховик 2: радиус ~1.5, масса m
• Маховик 3: радиус ~1, масса 2m
• Маховик 4: радиус ~2, масса 2m

Следовательно, максимальный момент будет у маховика 4, так как произведение массы на радиус наибольшее.

Ответ: 4
