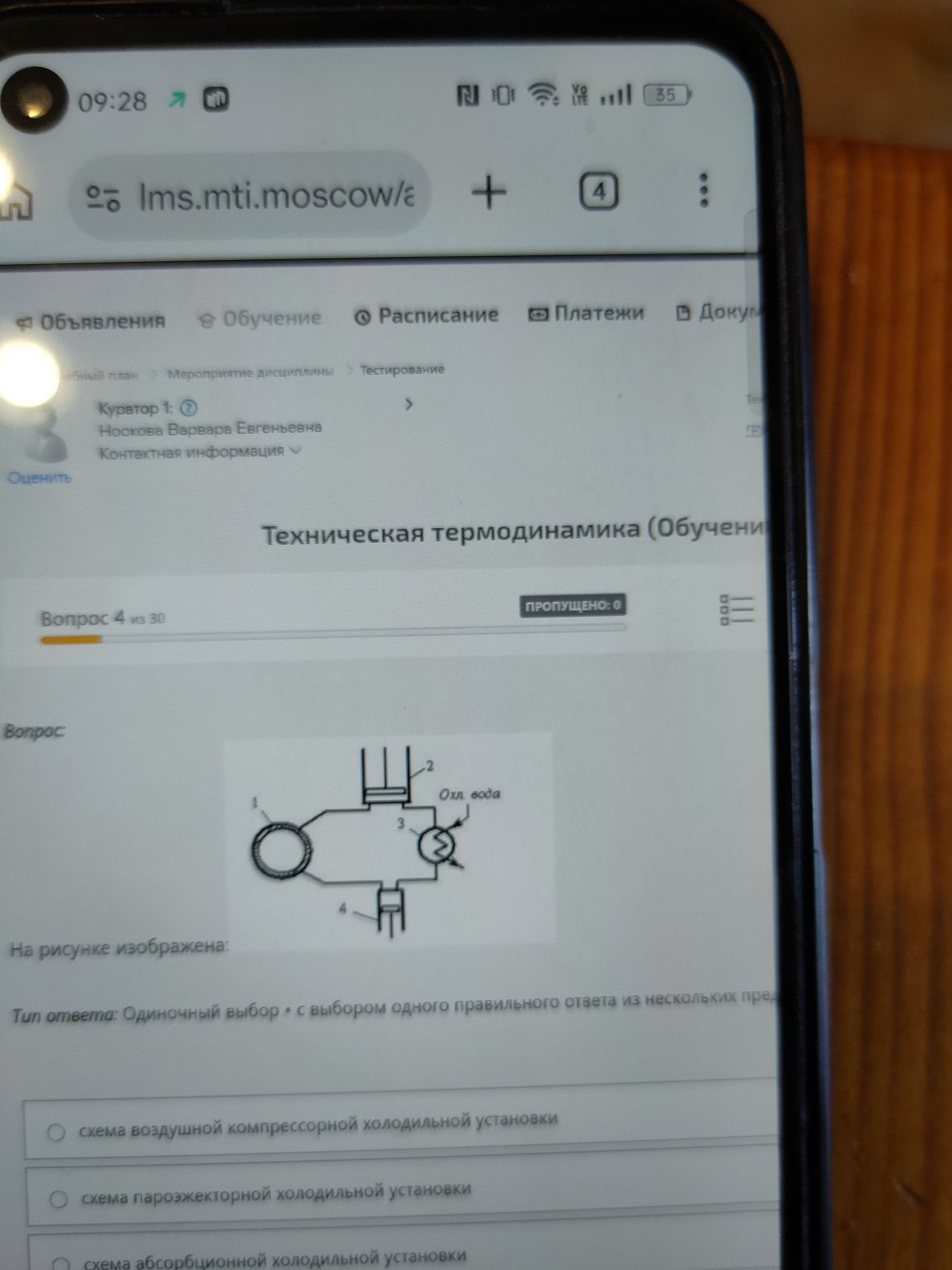

На рисунке изображена: схема воздушной компрессорной холодильной установки, схема пароэжекторной холодильной установки, схема абсорбционной холодильной установки.

Анализ рисунка:

На рисунке представлена схема, включающая в себя компрессор (2), теплообменник (3), испаритель (1) и расширительное устройство (4). Также указано охлаждение водой (Охл. вода).

Такая схема характерна для компрессорной холодильной установки, где хладагент циркулирует по замкнутому циклу, сжимаясь в компрессоре, конденсируясь в теплообменнике, расширяясь и испаряясь, поглощая тепло.

Пароэжекторные установки используют эжектор для сжатия пара, а абсорбционные — абсорбент и абсорбер.

Ответ: схема воздушной компрессорной холодильной установки
