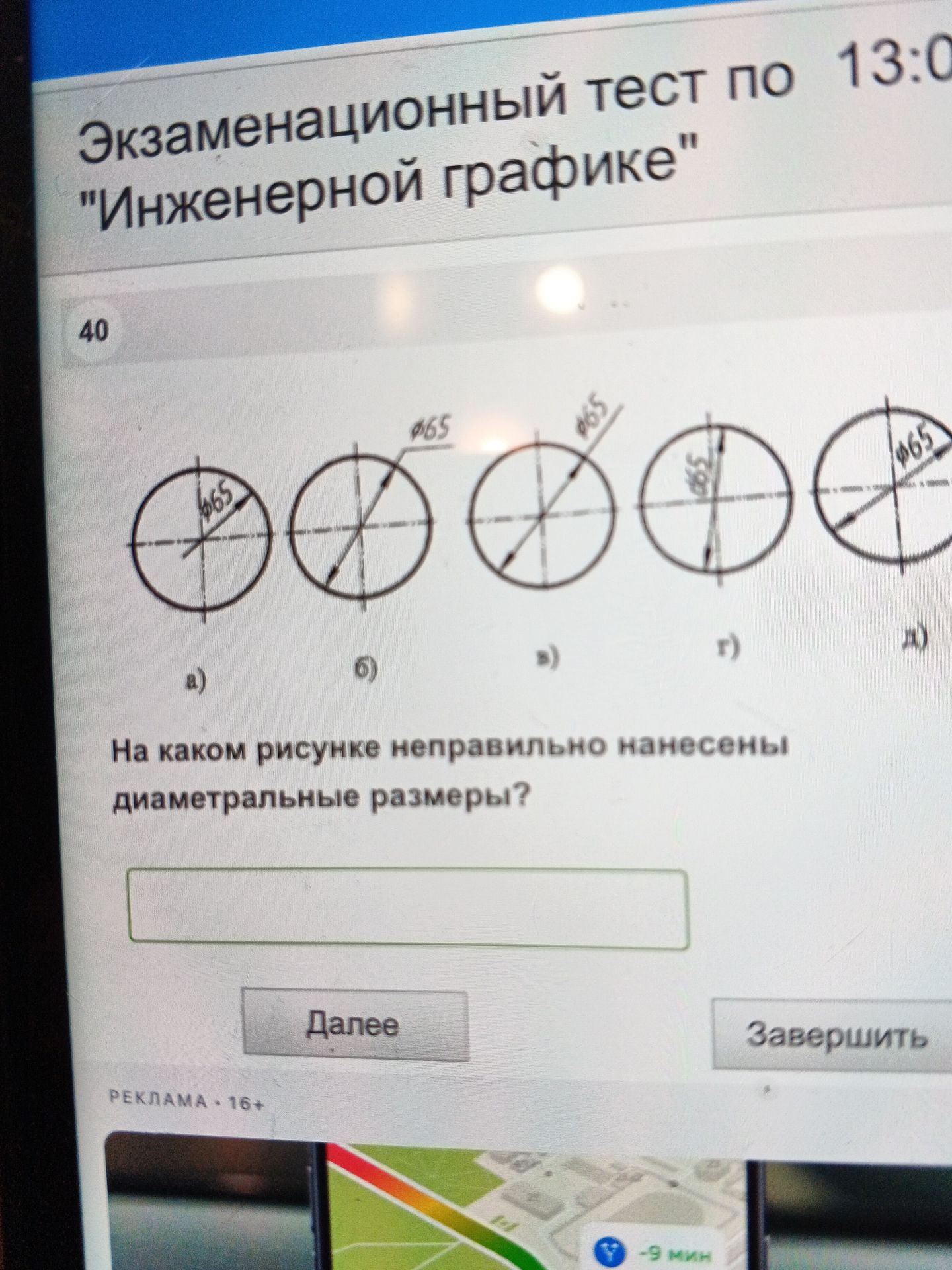

На каком рисунке неправильно нанесены диаметральные размеры?

Решение:

Неправильно нанесены диаметральные размеры на рисунке г). Диаметральные размеры на чертежах наносятся с помощью выносных линий и указывают диаметр окружности. В варианте г) размер нанесен как радиус, без указания его на чертеже.

Ответ: г)
