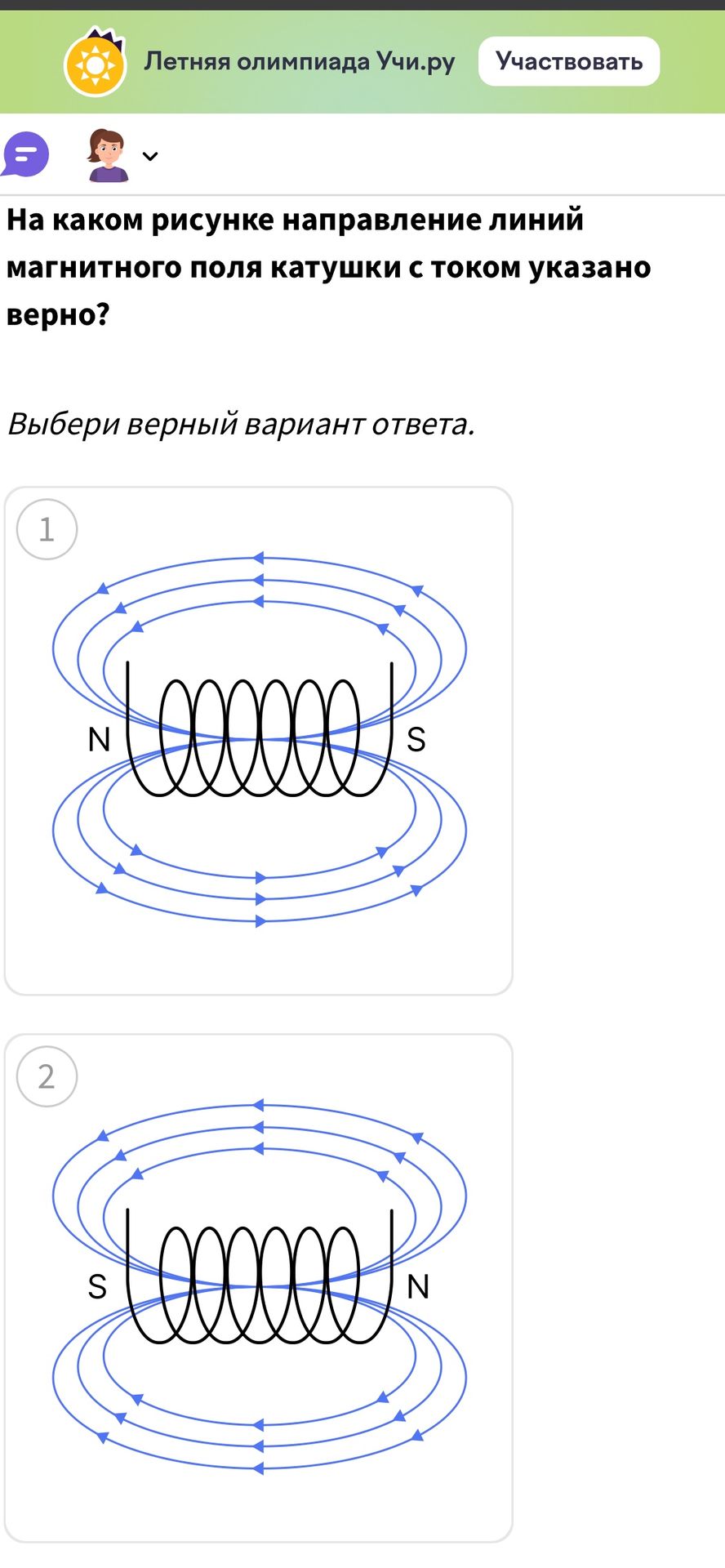

На каком рисунке направление линий магнитного поля катушки с током указано верно?

Решение:

Для определения направления линий магнитного поля воспользуемся правилом правой руки. Правило гласит: если обхватить катушку правой рукой так, чтобы четыре согнутых пальца показывали направление тока в витках, то отогнутый большой палец укажет направление линий магнитного поля (от южного полюса к северному полюсу внутри магнита, и наоборот, от северного к южному снаружи).

• Рисунок 1: Если ток течет сверху вниз по передней части катушки, то линии магнитного поля направлены слева направо (от N к S). Это соответствует правилу правой руки.
• Рисунок 2: Если ток течет снизу вверх по передней части катушки, то линии магнитного поля направлены справа налево (от N к S). Это также соответствует правилу правой руки.

В условии задачи не указано направление тока, но если предположить, что ток течет по стандартной схеме (например, от плюса к минусу источника питания, подключенного к катушке), то оба рисунка могут быть верными в зависимости от подключения. Однако, в типичных задачах, где необходимо выбрать единственно верный рисунок, обычно подразумевается стандартное направление тока. При стандартном представлении, когда ток входит в верхнюю часть катушки и выходит из нижней, рисунок 1 будет корректен.

Однако, если рассматривать рисунки как отдельные случаи, то оба рисунка демонстрируют корректное применение правила правой руки для заданного направления тока. Поскольку необходимо выбрать ОДИН верный вариант, и нет информации о направлении тока, то задача неоднозначна. Но если предположить, что ток идёт справа налево по передней части катушки, то магнитные линии пойдут от S к N, что соответствует рисунку 2. Если ток идет слева направо по передней части катушки, то магнитные линии пойдут от N к S, что соответствует рисунку 1.

При стандартном изображении, когда провод идет сверху к катушке, затем обвивает ее и уходит вниз, ток будет течь по часовой стрелке, если смотреть со стороны правого конца, создавая северный полюс слева (N) и южный справа (S). В этом случае линии поля выходят из N и входят в S, что показано на Рисунке 1.

Ответ: 1.
