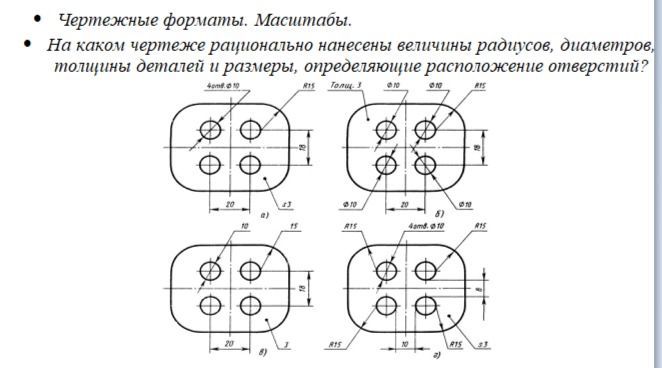

Анализ чертежей:
Чтобы определить, на каком чертеже размеры нанесены рационально, нужно оценить полноту и наглядность информации для изготовления детали.
Чертеж а)
- Радиус скругления: R3 (обозначен).
- Диаметр отверстий: \( \phi 10 \) (обозначен).
- Толщина детали: не указана.
- Размеры расположения отверстий: указаны размеры 20 и 10.
- Дополнительно: указаны размеры 18 (ширина) и 20 (длина).
Чертеж б)
- Радиус скругления: R15 (обозначен).
- Диаметр отверстий: \( \phi 10 \) (обозначен).
- Толщина детали: Толщ. 3 (обозначена).
- Размеры расположения отверстий: указаны размеры 20 и 10.
- Дополнительно: указаны размеры 18 (ширина) и 20 (длина).
Чертеж в)
- Радиус скругления: R3 (обозначен).
- Диаметр отверстий: \( \phi 10 \) (обозначен).
- Толщина детали: не указана.
- Размеры расположения отверстий: указаны размеры 20 и 10.
- Дополнительно: указаны размеры 18 (ширина) и 20 (длина).
Чертеж г)
- Радиус скругления: R15 (обозначен).
- Диаметр отверстий: \( \phi 10 \) (обозначен).
- Толщина детали: не указана.
- Размеры расположения отверстий: указаны размеры 20 и 10.
- Дополнительно: указаны размеры 18 (ширина) и 20 (длина).
Сравнение:
Чертежи б), в) и г) имеют недостаток — не указана толщина детали. Чертеж а) также не указывает толщину детали. Однако, чертеж б) содержит ВСЕ необходимые элементы: радиус скругления (R15), диаметр отверстий (\( \phi 10 \)), толщину детали (Толщ. 3) и размеры, определяющие расположение отверстий (20 и 10), а также общие габаритные размеры.
Чертеж б) наиболее полно и рационально нанесены все размеры.
Ответ: Чертеж б).
