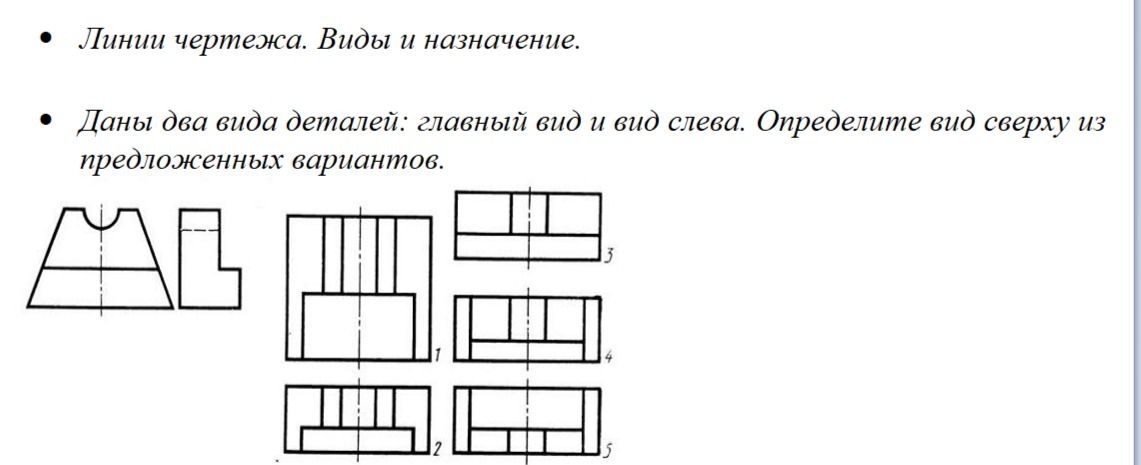

Линии чертежа. Виды и назначение. Даны два вида деталей: главный вид и вид слева. Определите вид сверху из предложенных вариантов.

Решение:

На изображении представлены два вида детали: главный вид (спереди) и вид слева. Необходимо определить вид сверху из предложенных вариантов (1, 2, 3, 4, 5).

Анализ главного вида:

• Деталь имеет ступенчатую форму.
• Верхняя часть шире нижней.
• Имеются вертикальные прорези (отверстия) в верхней части.

Анализ вида слева:

• Видно, что деталь имеет одинаковую высоту по всей ширине.
• Есть ступенчатый выступ с правой стороны.

Определение вида сверху:

Исходя из главного вида, сверху мы увидим прямоугольник, в верхней части которого будут расположены три вертикальных проёма (два крайних и один центральный). Нижняя часть будет представлять собой более широкий прямоугольник.

Рассмотрим предложенные варианты:

• Вариант 1: Соответствует виду сверху. Видны три проёма в верхней части и более широкий нижний прямоугольник.
• Вариант 2: Показывает два проёма в верхней части и один в нижней, что не соответствует главному виду.
• Вариант 3: Показывает два проёма в верхней части, что не соответствует главному виду.
• Вариант 4: Имеет только один проём в верхней части, что не соответствует главному виду.
• Вариант 5: Имеет только два проёма в верхней части, что не соответствует главному виду.

Таким образом, правильным вариантом, отображающим вид сверху, является вариант 1.

Ответ: 1.
