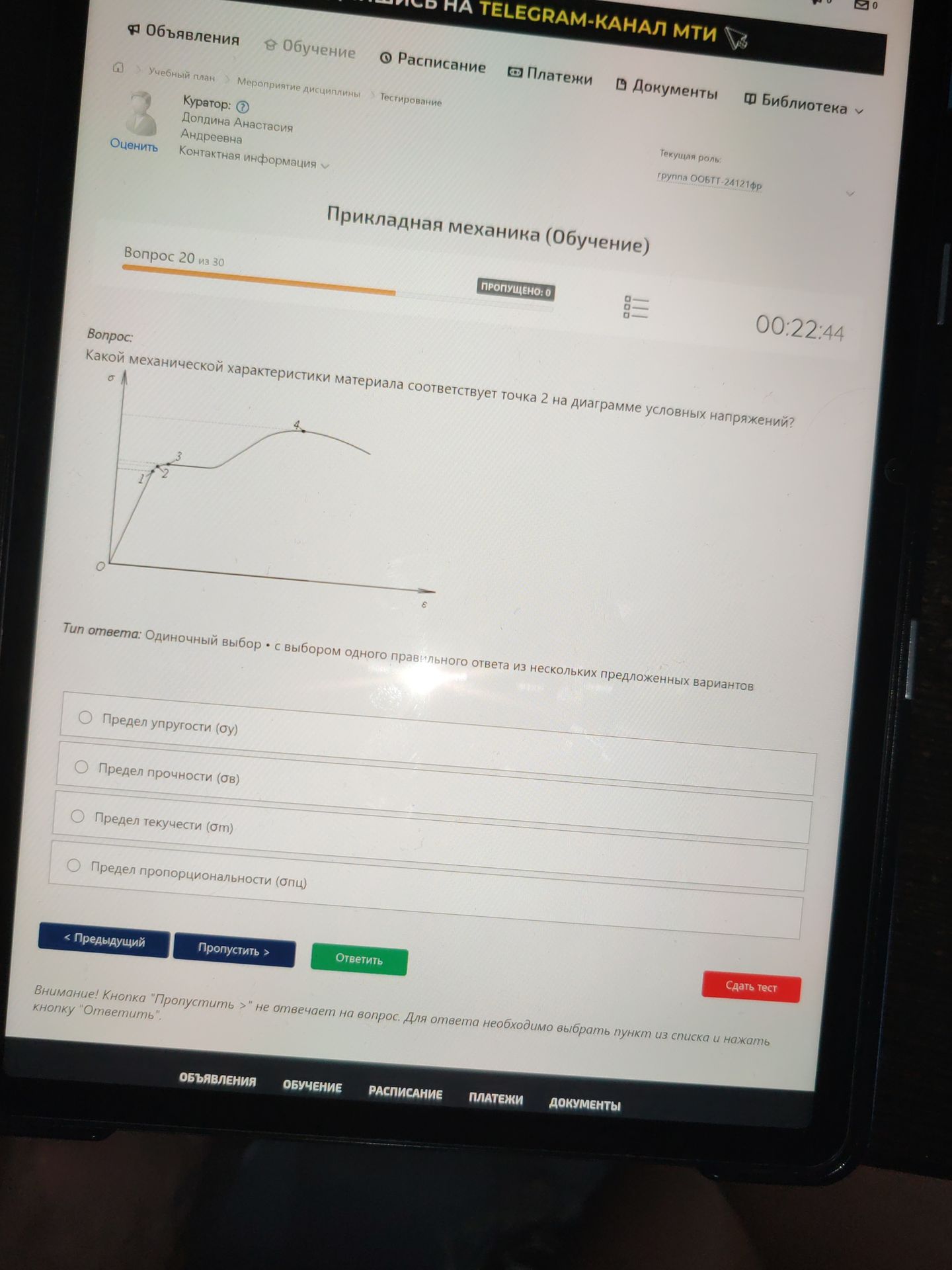

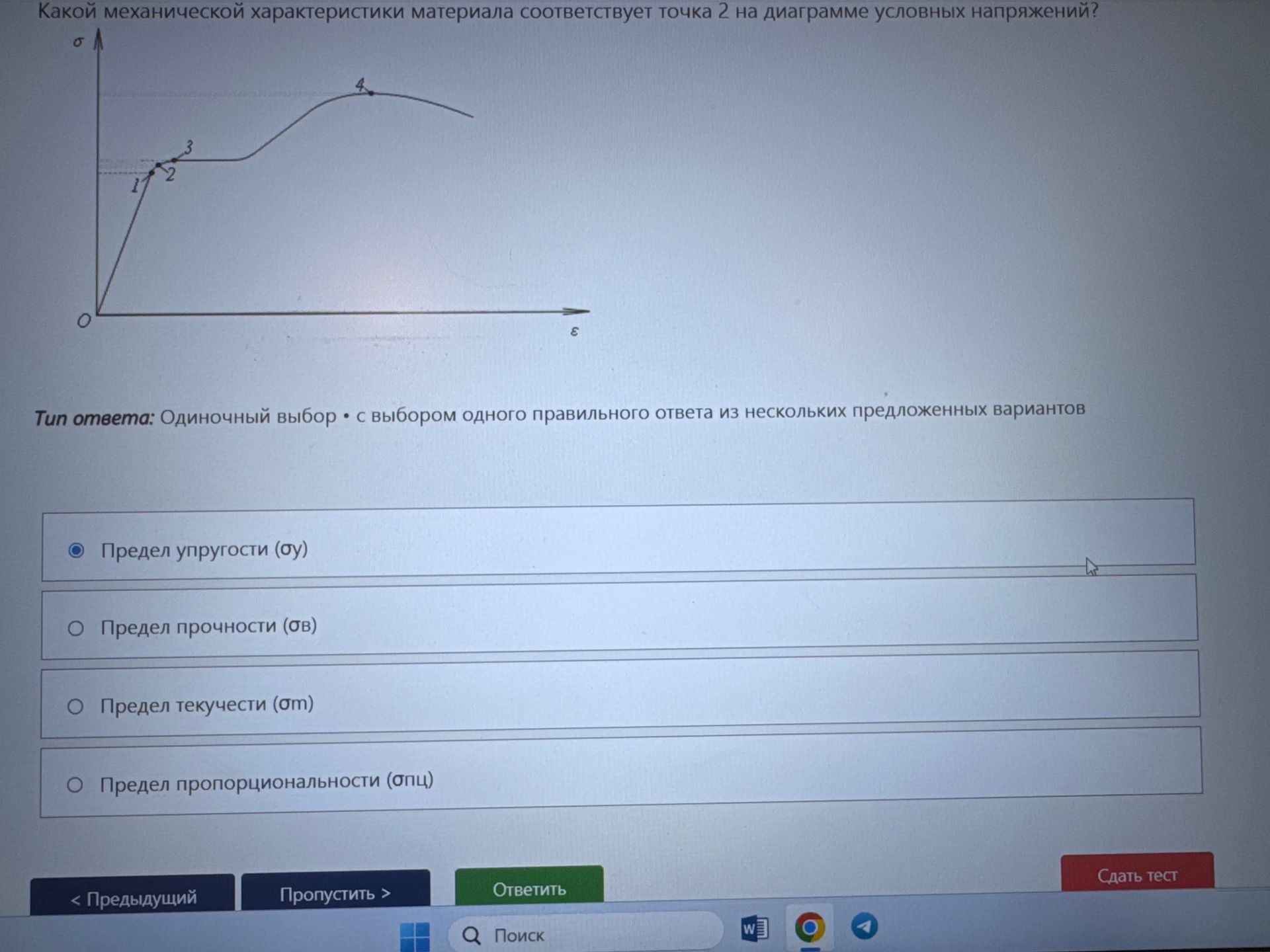

Какой механической характеристики материала соответствует точка 2 на диаграмме условных напряжений?

Решение:

На диаграмме условных напряжений точка 2 обычно соответствует пределу пропорциональности. До этой точки зависимость между напряжением (σ) и деформацией (ε) является линейной (прямолинейной), что означает соблюдение закона Гука. После точки 2 зависимость становится нелинейной, но материал ещё сохраняет упругие свойства (до предела упругости).

1. Предел пропорциональности (σ_пц) - точка, до которой соблюдается линейный закон Гука.

2. Предел упругости (σ_у) - точка, до которой материал сохраняет упругие свойства, т.е. полностью восстанавливает свою форму после снятия нагрузки.

3. Предел текучести (σ_т) - начало пластической деформации, когда деформация продолжает нарастать даже при постоянном или уменьшающемся напряжении.

4. Предел прочности (σ_в) - максимальное напряжение, которое материал может выдержать до начала разрушения.

На диаграмме точка 1 находится на прямолинейном участке, точка 2 — начало отклонения от прямолинейной зависимости, точка 3 — начало резкого роста деформации (начало текучести), точка 4 — максимальное напряжение.

Следовательно, точка 2 соответствует пределу пропорциональности.

Ответ: Предел пропорциональности (σ_пц).
