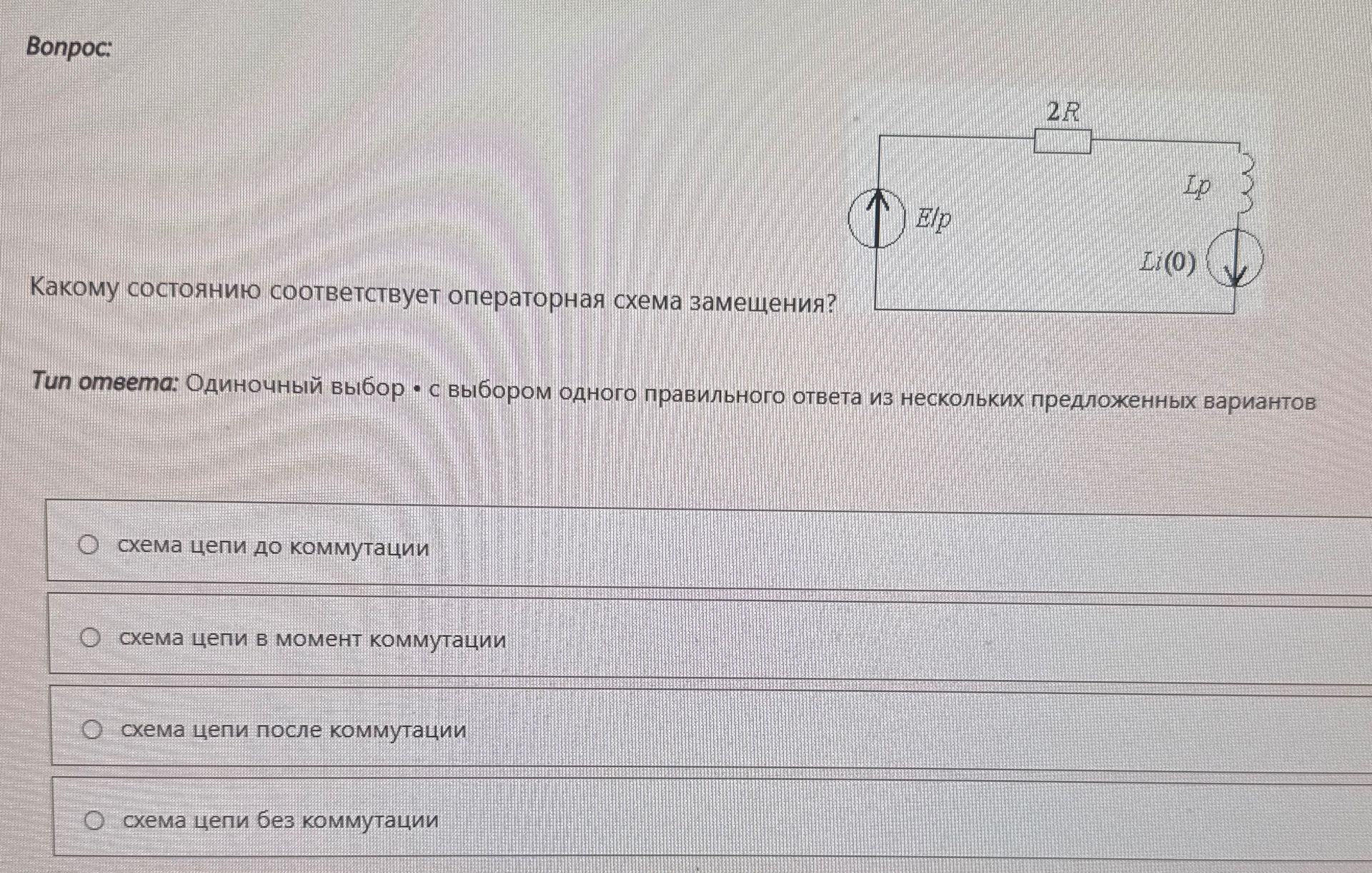

Какому состоянию соответствует операторная схема замещения?

Решение:

Операторная схема замещения используется для анализа переходных процессов в цепях. В данном случае, наличие члена \( Li(0) \) в схеме указывает на учет начального тока через индуктивность. Это характерно для момента коммутации, когда учитывается состояние цепи непосредственно перед или в момент изменения режима.

Варианты:

• схема цепи до коммутации: обычно не включает операторные элементы, представляющие начальные условия.
• схема цепи в момент коммутации: включает операторные элементы, учитывающие начальные условия (например, \( Li(0) \) для индуктивности, \( C v(0) \) для конденсатора).
• схема цепи после коммутации: соответствует установившемуся режиму или переходному процессу без учета начальных условий в явном виде через операторные элементы (они переходят в постоянные или исчезают, если процесс установился).
• схема цепи без коммутации: не совсем корректный термин, но подразумевает, скорее всего, установившийся режим, где нет необходимости в операторном анализе начальных условий.

Наличие \( Li(0) \) явно указывает на учет начального состояния индуктивности, что происходит в момент коммутации.

Ответ: схема цепи в момент коммутации.
