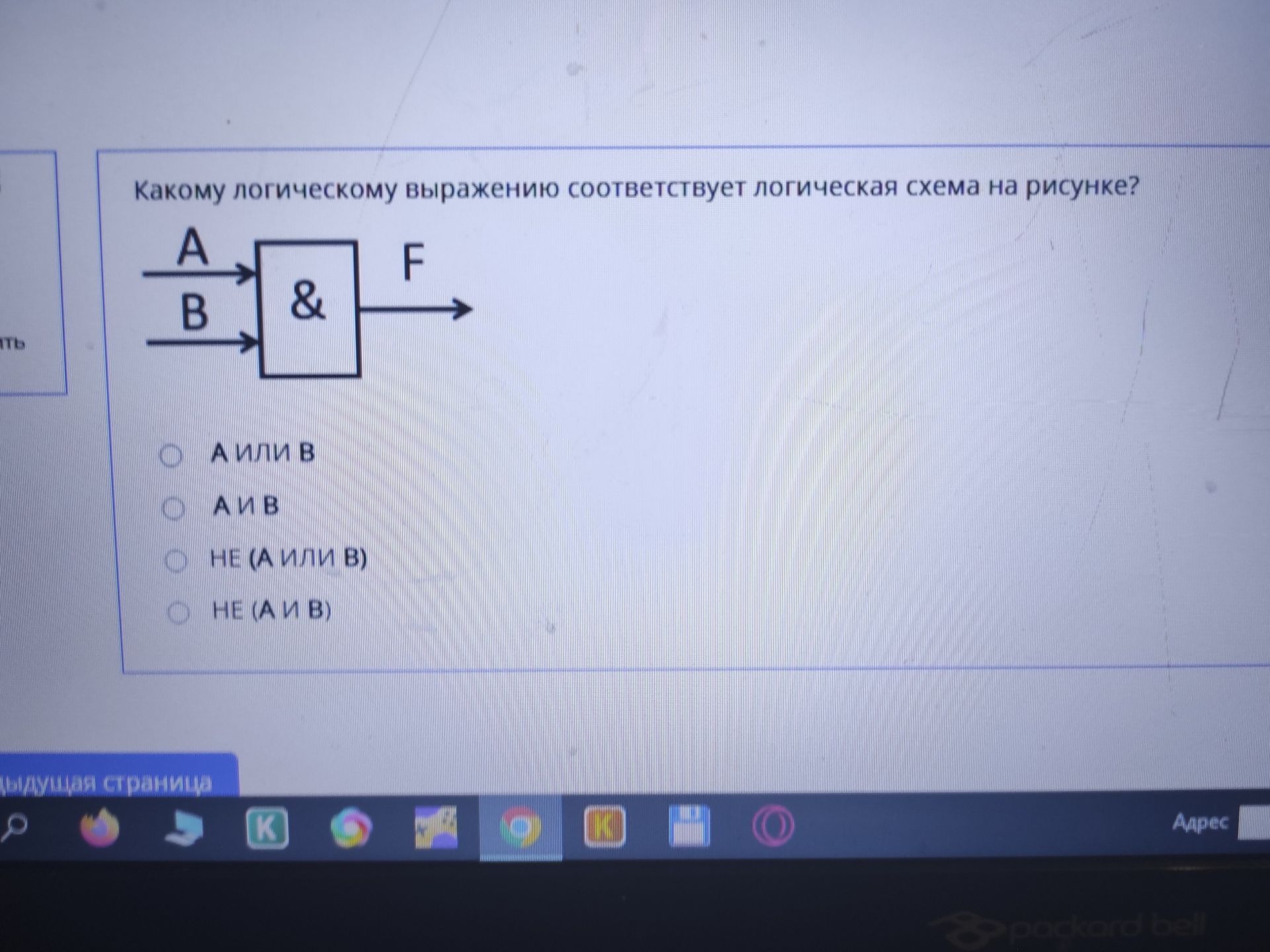

Какому логическому выражению соответствует логическая схема на рисунке?

Решение:

На рисунке изображена логическая схема, которая соответствует операции "И" (AND). Входные сигналы обозначены как A и B, а выходной сигнал — как F.

Логическая схема "И" выдает истинное значение (1) только тогда, когда оба входных сигнала истинны. Во всех остальных случаях выходное значение будет ложным (0).

Математически это выражается как: \( F = A \land B \)

Данная запись соответствует варианту "А И В".

• А ИЛИ В — это логическая операция "ИЛИ" (OR), обозначается \( A \lor B \).
• НЕ (А ИЛИ В) — это отрицание операции "ИЛИ" (NOR), обозначается \( \overline{A \lor B} \) или \( \neg (A \lor B) \).
• НЕ (А И В) — это отрицание операции "И" (NAND), обозначается \( \overline{A \land B} \) или \( \neg (A \land B) \).

Таким образом, схема соответствует выражению "А И В".

Ответ: А И В
