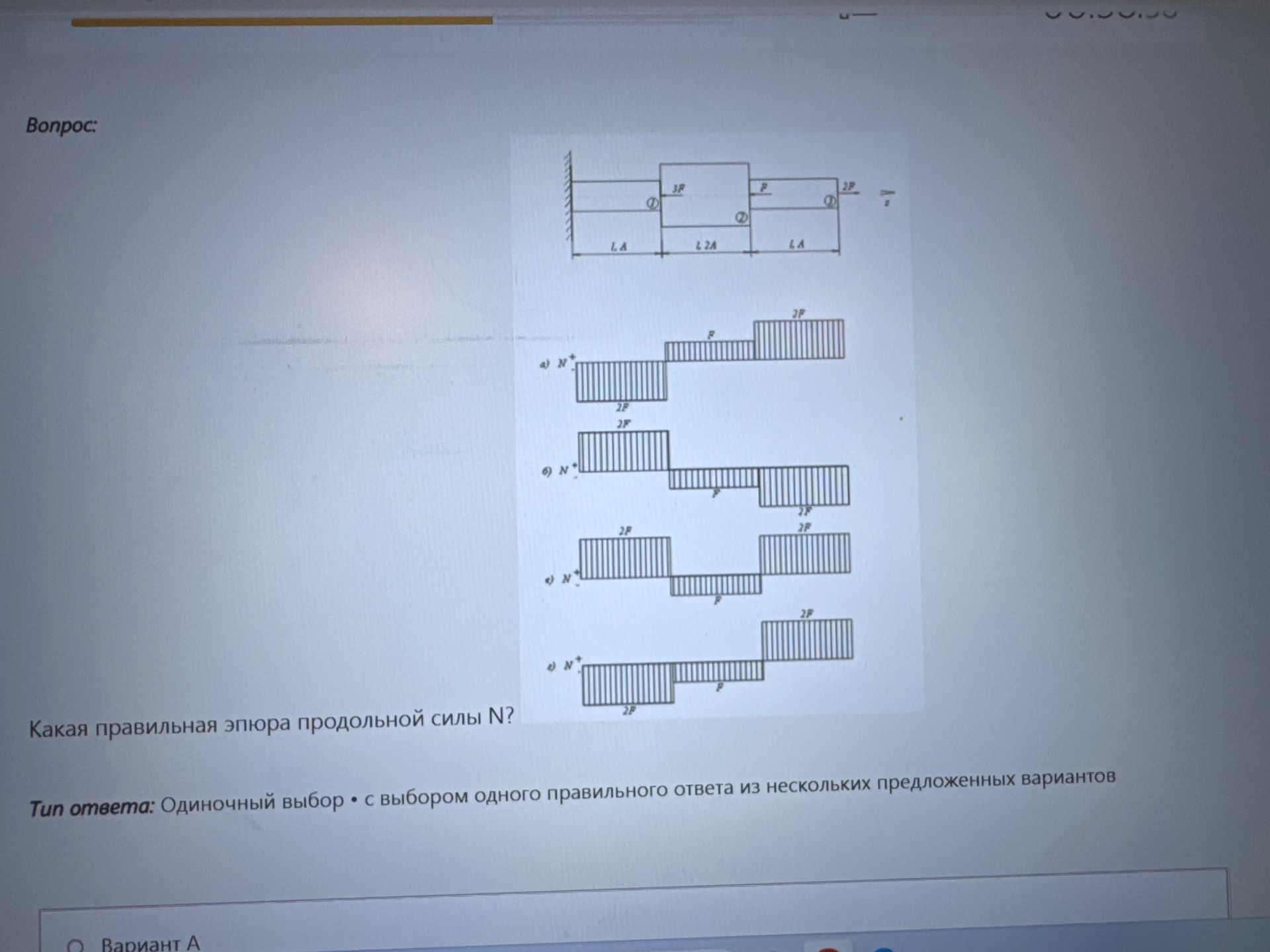

Какая правильная эпюра продольной силы N?

К сожалению, без более четкого изображения эпюр на представленном рисунке, я не могу точно определить правильный вариант ответа. Однако, я могу объяснить, как обычно строятся эпюры продольных сил, чтобы помочь вам выбрать правильный вариант, если вы предоставите более ясное изображение.

Предположим, что положительное значение N соответствует растяжению, а отрицательное – сжатию.

1. Участок 1 (от левой опоры до первой силы 3F):
* На этом участке действует сила 3F, сжимающая балку. Значит, на эпюре продольных сил на этом участке должно быть постоянное отрицательное значение, равное -3F.
2. Участок 2 (между силами 3F и F):
* Здесь к балке приложена дополнительная сила F, направленная в ту же сторону, что и 3F. Общая сжимающая сила на этом участке будет 3F + F = 4F. Значит, на эпюре должно быть значение -4F.
3. Участок 3 (между силами F и 2F):
* На этом участке появляется сила 2F, направленная в противоположную сторону. Она уменьшает сжимающее усилие. Результирующая сжимающая сила будет 4F - 2F = 2F. Значит, на эпюре должно быть значение -2F.
4. Участок 4 (от силы 2F до правого конца):
* На этом участке больше нет сил. Поэтому продольная сила остается равной -2F. Значит, на эпюре должно быть значение -2F.

Исходя из этого анализа, вы можете выбрать эпюру, которая соответствует описанному изменению продольных сил по длине балки.

Если предоставите более четкий рисунок, я смогу дать конкретный ответ.
