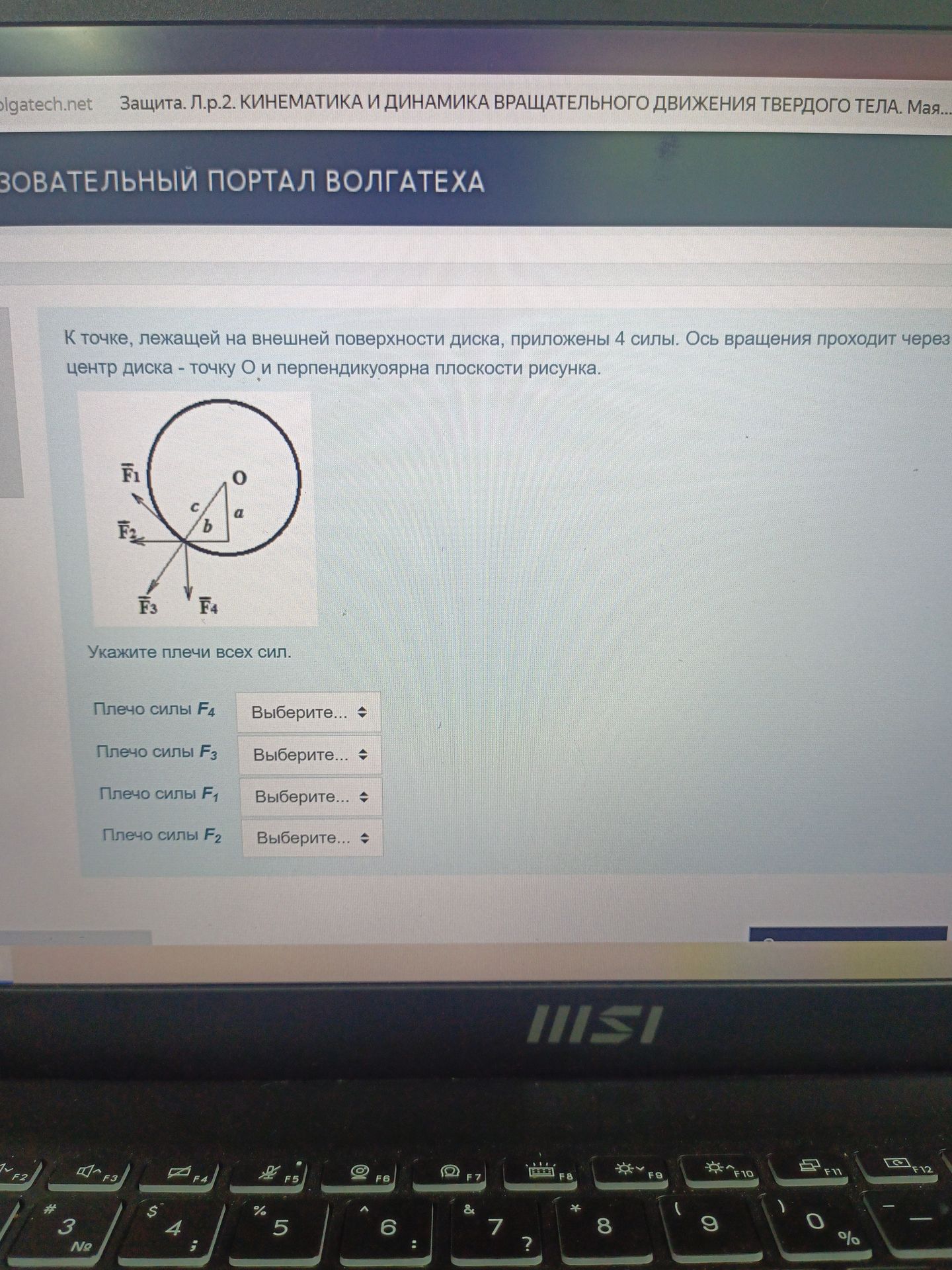

К точке, лежащей на внешней поверхности диска, приложены 4 силы. Ось вращения проходит через центр диска - точку О и перпендикуоярна плоскости рисунка. Укажите плечи всех сил.

Решение:

Плечо силы – это кратчайшее расстояние от оси вращения до линии действия силы. В данном случае ось вращения проходит через точку О.

• Плечо силы F4: Линия действия силы F4 проходит через ось вращения О. Следовательно, плечо силы F4 равно 0.
• Плечо силы F3: Линия действия силы F3 проходит через ось вращения О. Следовательно, плечо силы F3 равно 0.
• Плечо силы F1: Плечо силы F1 равно расстоянию от точки О до линии действия силы F1. В данном случае это расстояние равно отрезку c.
• Плечо силы F2: Плечо силы F2 равно расстоянию от точки О до линии действия силы F2. В данном случае это расстояние равно отрезку b.

Ответ:

• Плечо силы F4: 0
• Плечо силы F3: 0
• Плечо силы F1: c
• Плечо силы F2: b
