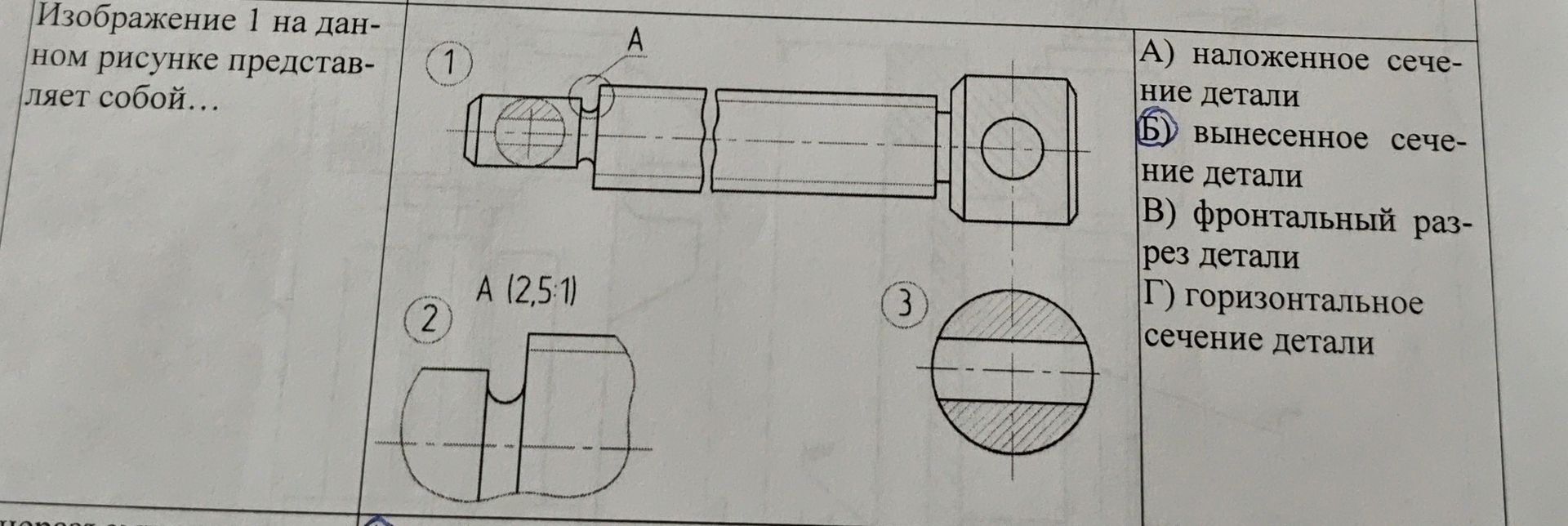

Изображение 1 на данном рисунке представляет собой...

Решение:

На изображении представлены различные виды сечений и разрезов детали.

• Изображение 1 показывает деталь с наложенным сечением (обозначено буквой А). Часть сечения показана на виде детали, а не вынесена отдельно.
• Изображение 2 является увеличенным фрагментом сечения А (обозначено цифрой 2), что подтверждается масштабом \( 2,5:1 \).
• Изображение 3 показывает горизонтальное сечение детали, где показано внутреннее устройство.

Таким образом, изображение 1 сочетает в себе основной вид детали с наложенным сечением.

Ответ: А) наложенное сечение детали
