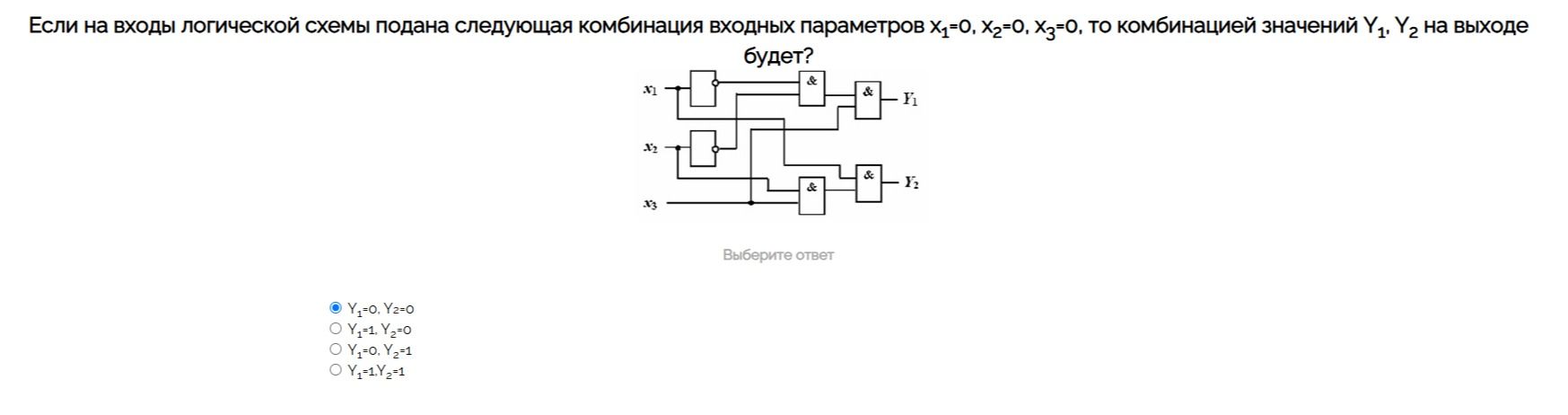

Если на входы логической схемы подана следующая комбинация входных параметров Х₁=0, Х₂=0, X₃=0, то комбинацией значений Y₁, Y₂ на выходе будет?

Анализ логической схемы:

На входы схемы поданы значения \( X_1=0 \), \( X_2=0 \), \( X_3=0 \).

Рассмотрим первый выход \( Y_1 \):

1. Первый логический элемент (AND с инверсией) имеет входы \( X_1 \) и \( X_2 \). Выход этого элемента равен \( \overline{X_1 \land X_2} \). При \( X_1=0 \) и \( X_2=0 \), \( X_1 \land X_2 = 0 \), значит, выход равен \( \overline{0} = 1 \).
2. Второй логический элемент (AND) имеет входы \( X_3 \) и выход первого элемента. Его выход равен \( X_3 \land \overline{X_1 \land X_2} \). При \( X_3=0 \) и выходе первого элемента = 1, выход равен \( 0 \land 1 = 0 \).
3. Таким образом, \( Y_1 = 0 \).

Рассмотрим второй выход \( Y_2 \):

1. Третий логический элемент (AND) имеет входы \( X_1 \) и \( X_3 \). Его выход равен \( X_1 \land X_3 \). При \( X_1=0 \) и \( X_3=0 \), выход равен \( 0 \land 0 = 0 \).
2. Четвёртый логический элемент (AND) имеет входы \( X_2 \) и выход третьего элемента. Его выход равен \( X_2 \land (X_1 \land X_3) \). При \( X_2=0 \) и выходе третьего элемента = 0, выход равен \( 0 \land 0 = 0 \).
3. Таким образом, \( Y_2 = 0 \).

Следовательно, на выходе комбинация значений будет \( Y_1=0, Y_2=0 \).

Ответ: Y₁=0, Y₂=0
