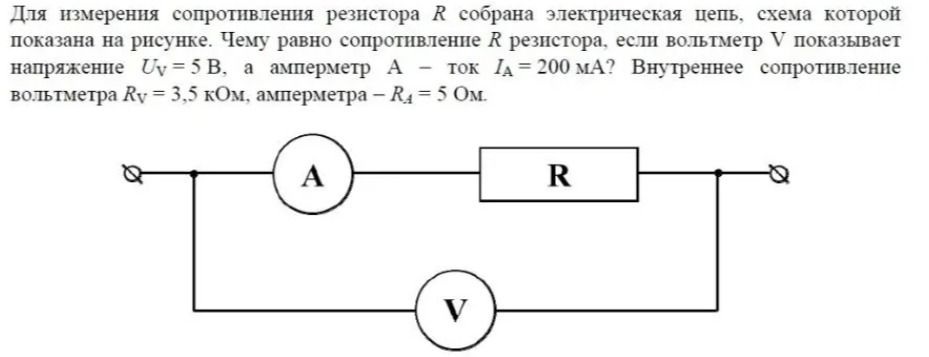

Для измерения сопротивления резистора R собрана электрическая цепь, схема которой показана на рисунке. Чему равно сопротивление R резистора, если вольтметр V показывает напряжение Uv = 5 В, а амперметр A ток IA = 200 мА? Внутреннее сопротивление вольтметра Rv = 3,5 кОм, амперметра - RA = 5 Ом.

Краткое пояснение:

Для решения этой задачи нам потребуется закон Ома для участка цепи и понимание того, как соединены амперметр, вольтметр и резистор.

Пошаговое решение:

1. Шаг 1: Определяем общее напряжение на участке цепи.

   Вольтметр измеряет напряжение, которое падает на параллельно соединённом резисторе R и амперметре. Однако, в условии задачи указано, что вольтметр показывает напряжение Uv = 5 В. Также дано внутреннее сопротивление вольтметра Rv = 3,5 кОм. Важно понимать, что вольтметр и резистор R находятся параллельно, а амперметр последовательно с ними.

   Внимание: Судя по схеме, вольтметр включен параллельно к резистору R. Амперметр включен последовательно с резистором R. Следовательно, напряжение, которое показывает вольтметр, это напряжение на резисторе R, а ток, который показывает амперметр, это ток через резистор R. Сопротивление амперметра RA = 5 Ом включено последовательно с R.

2. Шаг 2: Рассчитываем ток, протекающий через вольтметр.

   Для этого используем закон Ома: \( I_V = \frac{U_V}{R_V} \).

   Переводим сопротивление вольтметра в Ом: \( R_V = 3,5 \text{ кОм} = 3500 \text{ Ом} \).

   \( I_V = \frac{5 \text{ В}}{3500 \text{ Ом}} \) \(≈\) 0.00143 А = 1.43 мА.

3. Шаг 3: Рассчитываем общий ток в цепи.

   Амперметр показывает ток, который проходит через последовательно соединённые резистор R и амперметр. Это не весь ток, так как часть тока уходит через вольтметр. Общий ток, который выходит из источника (если бы он был показан), был бы суммой тока через амперметр и тока через вольтметр.

   Важное замечание: В условии сказано "а амперметр А - ток IA = 200 мА". Это означает, что ток, протекающий через последовательно включенный амперметр и резистор R, равен 200 мА. Вольтметр включен параллельно резистору R (и амперметру).

   Таким образом, ток, который показывает амперметр, является током, протекающим через резистор R (и сам амперметр), а напряжение, которое показывает вольтметр, является напряжением, на этом резисторе (и амперметре).

   Общий ток, который протекает через резистор R и амперметр: \( I_A = 200 \text{ мА} = 0.2 \text{ А} \).

4. Шаг 4: Рассчитываем общее сопротивление участка, где параллельно соединены R и Вольтметр.

   Напряжение на этом участке равно напряжению, которое показывает вольтметр, то есть 5 В.

5. Шаг 5: Рассчитываем сопротивление резистора R.

   Для этого воспользуемся законом Ома для участка цепи, который включает резистор R и амперметр.

   Напряжение, которое показывает вольтметр, равно напряжению на резисторе R и амперметре (поскольку они включены параллельно к вольтметру).

   Ошибка в интерпретации схемы: На схеме вольтметр включен параллельно резистору R, а амперметр включен последовательно с резистором R. Ток IA = 200 мА - это ток, протекающий через последовательную цепь (амперметр + R). Напряжение Uv = 5 В - это напряжение, которое показывает вольтметр, подключенный параллельно к резистору R. Внутреннее сопротивление амперметра RA = 5 Ом.

   Правильная интерпретация:

   • Ток через амперметр (и резистор R) = \( I_R = I_A = 200 \text{ мА} = 0.2 \text{ А} \).
   • Напряжение, измеренное вольтметром, это напряжение на резисторе R: \( U_R = 5 \text{ В} \).
   • Напряжение на амперметре: \( U_A = I_A \cdot R_A = 0.2 \text{ А} \cdot 5 \text{ Ом} = 1 \text{ В} \).
   • Общее напряжение на участке, где включен R и амперметр: \( U_{R+A} = U_R + U_A \) - это неверно, так как вольтметр показывает напряжение на R, а не на R+A.

   Переосмыслим схему и условие:

   Схема показывает, что амперметр (A) и резистор (R) соединены последовательно. Вольтметр (V) соединен параллельно резистору (R).

   Дано:

   • Напряжение, которое показывает вольтметр: \( U_V = 5 \text{ В} \). Это напряжение на резисторе R, то есть \( U_R = 5 \text{ В} \).
   • Ток, который показывает амперметр: \( I_A = 200 \text{ мА} = 0.2 \text{ А} \). Это ток, протекающий через амперметр и последовательно с ним соединенный резистор R.
   • Внутреннее сопротивление вольтметра: \( R_V = 3,5 \text{ кОм} = 3500 \text{ Ом} \).
   • Внутреннее сопротивление амперметра: \( R_A = 5 \text{ Ом} \).

   Теперь решаем:

   1. Найдем сопротивление резистора R, используя закон Ома для участка цепи, состоящего из резистора R.

   Напряжение на резисторе R равно напряжению, которое показывает вольтметр, потому что они соединены параллельно: \( U_R = U_V = 5 \text{ В} \).

   Ток, протекающий через резистор R, равен току, который показывает амперметр (так как амперметр включен последовательно с R): \( I_R = I_A = 0.2 \text{ А} \).

   Используем закон Ома: \( R = \frac{U_R}{I_R} \).

   \( R = \frac{5 \text{ В}}{0.2 \text{ А}} = 25 \text{ Ом} \).

6. Шаг 6: Проверка (необязательно, но полезно).

   С рассчитанным сопротивлением R = 25 Ом:

   Ток через R = \( \frac{5 \text{ В}}{25 \text{ Ом}} = 0.2 \text{ А} = 200 \text{ мА} \). (Соответствует показанию амперметра)

   Напряжение на вольтметре = 5 В. (Соответствует условию)

   Внутреннее сопротивление амперметра (5 Ом) не влияет на расчет сопротивления R, если считать, что амперметр идеальный, кроме своего сопротивления. Однако, в данном случае, напряжение 5В - это напряжение на R, а ток 200мА - это ток через R. Сопротивление амперметра RA = 5 Ом, не используется в данной задаче для нахождения R, так как вольтметр измеряет напряжение на R, а амперметр - ток через R.

Ответ: 25 Ом
