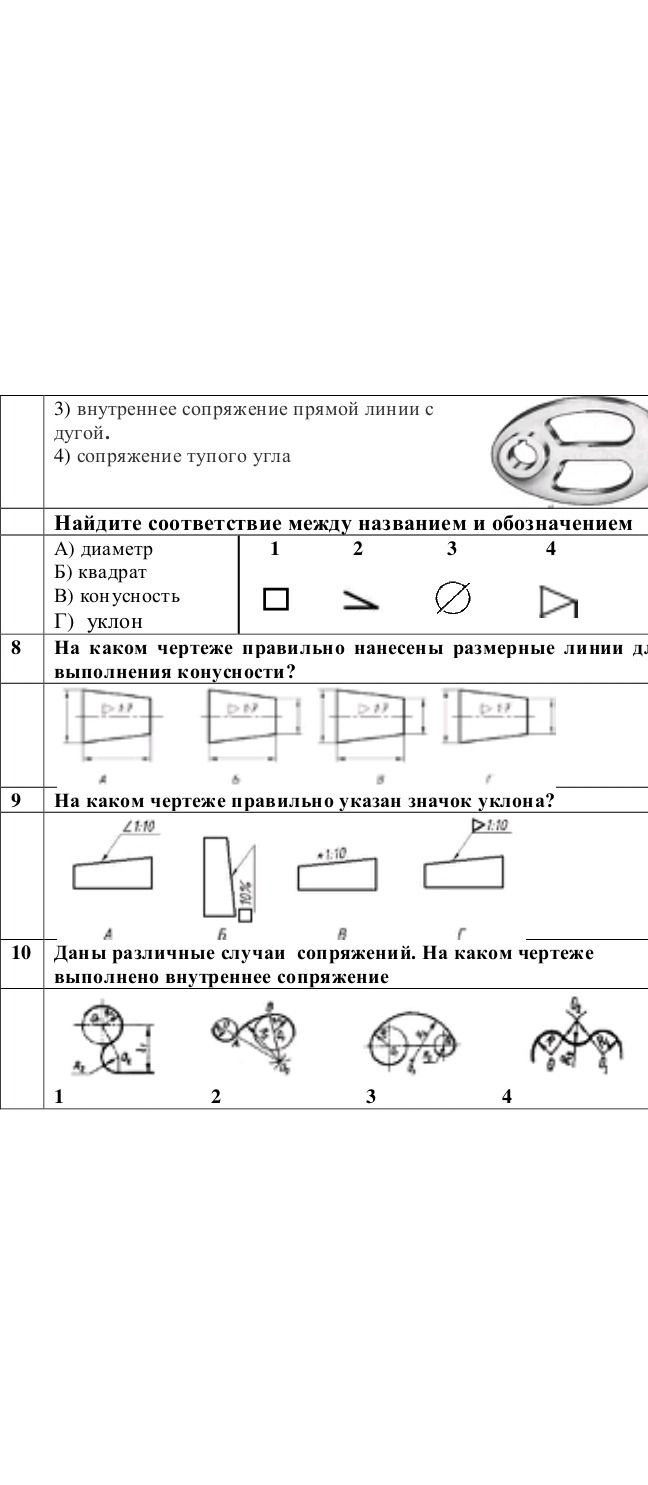

9 На каком чертеже правильно указан значок уклона?

Решение:

Значок уклона на чертежах служит для указания угла наклона поверхности. Он представляет собой прямоугольный треугольник с катетами, пропорциональными изменению высоты и длины, и сопровождается числовым значением уклона.

Рассмотрим каждый чертеж:

• Чертеж А: Указан размер \( \text{L1:10} \). Значок уклона имеет форму треугольника, но он не полностью соответствует ГОСТу (например, отсутствует указание на отношение высоты к основанию).
• Чертеж Б: Указан размер \( \text{10\%} \). Значок уклона также не соответствует стандартному обозначению. Процентное значение указывает на уклон, но сам значок не является стандартным.
• Чертеж В: Указан размер \( \text{+1:10} \). Значок уклона здесь изображен в виде прямоугольного треугольника, где один из катетов обозначает высоту, а другой — длину, и указано отношение \( 1:10 \). Это соответствует правильному обозначению уклона.
• Чертеж Г: Указан размер \( \text{1:10} \). Значок уклона представлен в виде стрелки, указывающей на наклон, с числовым значением \( 1:10 \). Это также является корректным обозначением уклона.

Среди предложенных вариантов, наиболее правильными являются обозначения на чертежах В и Г, так как они используют стандартные элементы для обозначения уклона (треугольник или стрелка с числовым значением).

Однако, если выбирать один наиболее соответствующий ГОСТу, то чертеж В с обозначением \( \text{+1:10} \) и соответствующим ему значком в виде прямоугольного треугольника является наиболее точным.

Ответ: В.
