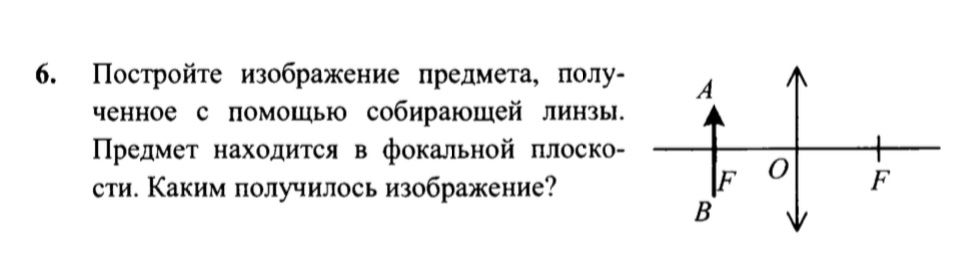

6. Постройте изображение предмета, полученное с помощью собирающей линзы. Предмет находится в фокальной плоскости. Каким получилось изображение?

Решение:

Когда предмет находится в фокальной плоскости собирающей линзы, его изображение формируется в бесконечности. Это означает, что лучи, исходящие от предмета и прошедшие через линзу, становятся параллельными.

Графическое построение:

1. Проведем луч, идущий параллельно главной оптической оси через верхнюю точку предмета (A). После прохождения через линзу этот луч пойдет через фокус F на противоположной стороне.

2. Проведем луч, проходящий через оптический центр линзы (O). Этот луч не преломляется и идет прямо.

3. Если предмет находится точно в фокальной плоскости, то эти два луча (и все остальные лучи, исходящие из точки A) будут параллельны после прохождения через линзу. Аналогично для точки B (которая лежит на главной оптической оси), лучи от нее также пойдут параллельно.

Вывод: Изображение предмета, находящегося в фокальной плоскости собирающей линзы, получается нерезким, расположенным в бесконечности (или, другими словами, лучи расходятся параллельными пучками).

Ответ: Изображение получилось в бесконечности.
