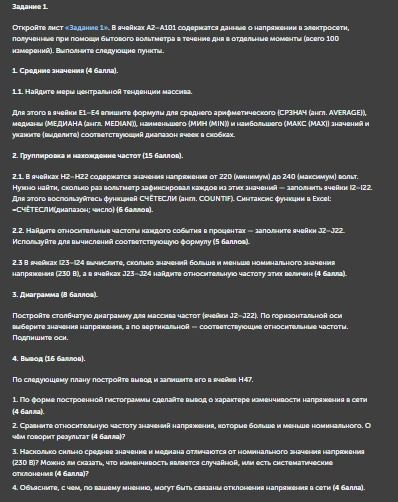

4. Вывод (16 баллов). По следующему плану постройте вывод и запишите его в ячейке Н47.

4. Вывод о характере изменчивости напряжения в сети

1. Характер изменчивости напряжения:

На основе построенной гистограммы можно сделать вывод о характере изменчивости напряжения в сети. Если гистограмма имеет выраженный пик около номинального значения (230 В) и симметрична, то изменчивость носит случайный характер. Если пик смещен или гистограмма имеет несколько пиков или выраженную асимметрию, это может указывать на систематические отклонения или нестабильность в сети.

2. Сравнение относительной частоты значений больше и меньше номинального:

Сравнение относительной частоты значений напряжения, которые больше и меньше номинального (230 В), покажет, насколько симметрично распределение вокруг номинала. Если частоты примерно равны, это говорит о сбалансированности сети. Значительное преобладание значений выше или ниже 230 В может свидетельствовать о тенденции к повышению или понижению напряжения в сети, что требует внимания.

3. Отличие среднего значения и медианы от номинального:

Если среднее значение и медиана близки к номинальному значению напряжения (230 В) и друг к другу, это указывает на нормальное, случайное распределение отклонений. Если же среднее значение или медиана заметно отличаются от 230 В, это говорит о систематическом смещении напряжения в ту или иную сторону. Большая разница между средним значением и медианой также может указывать на асимметрию распределения и наличие систематических отклонений.

4. Возможные причины отклонений напряжения:

Отклонения напряжения в сети могут быть связаны с различными факторами:

• Изменения нагрузки: Колебания в потреблении электроэнергии потребителями (например, одновременное включение мощных электроприборов).
• Состояние электросети: Износ оборудования, качество линий электропередач, состояние трансформаторных подстанций.
• Режимы работы электростанции: Изменения в генерации электроэнергии.
• Удаленность от источника питания: Чем дальше потребитель находится от подстанции, тем больше вероятность падения напряжения.
• Сезонные и температурные факторы: Влияние температуры на проводимость кабелей.

Ответ: Вывод в ячейке Н47 должен содержать анализ характера изменчивости напряжения, сравнение частот и показателей центральной тенденции с номиналом, а также перечень возможных причин отклонений напряжения в сети.
