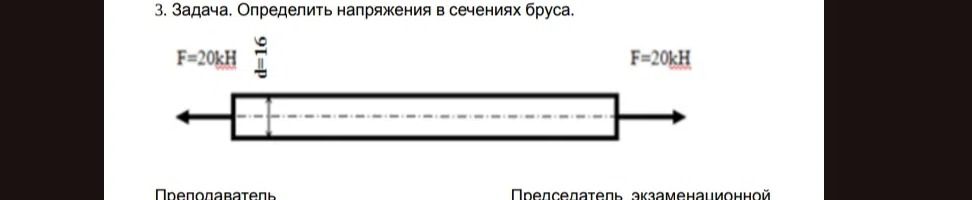

3. Задача. Определить напряжения в сечениях бруса.

Решение:

Задача заключается в определении напряжений в поперечных сечениях бруса под действием приложенных сил.

Дано:

• Сила \( F = 20 \text{ кН} = 20000 \text{ Н} \)
• Диаметр бруса \( d = 16 \text{ мм} = 0.016 \text{ м} \)

Для определения напряжения необходимо знать площадь поперечного сечения бруса.

Площадь круга вычисляется по формуле \( A = \frac{\pi d^2}{4} \).

Рассчитаем площадь поперечного сечения:

\[ A = \frac{\pi \cdot (0.016 \text{ м})^2}{4} = \frac{\pi \cdot 0.000256 \text{ м}^2}{4} = \pi \cdot 0.000064 \text{ м}^2 = 0.00020106 \text{ м}^2 \]

Напряжение \( \sigma \) определяется по формуле:

\[ \sigma = \frac{F}{A} \]

Рассчитаем напряжение:

\[ \sigma = \frac{20000 \text{ Н}}{0.00020106 \text{ м}^2} = 99472750 \text{ Па} = 99.47 \text{ МПа} \]

Так как сила приложена к обоим концам бруса и направлена на растяжение, напряжения во всех поперечных сечениях бруса одинаковы.

Ответ: Напряжение в сечениях бруса составляет примерно 99.47 МПа.
