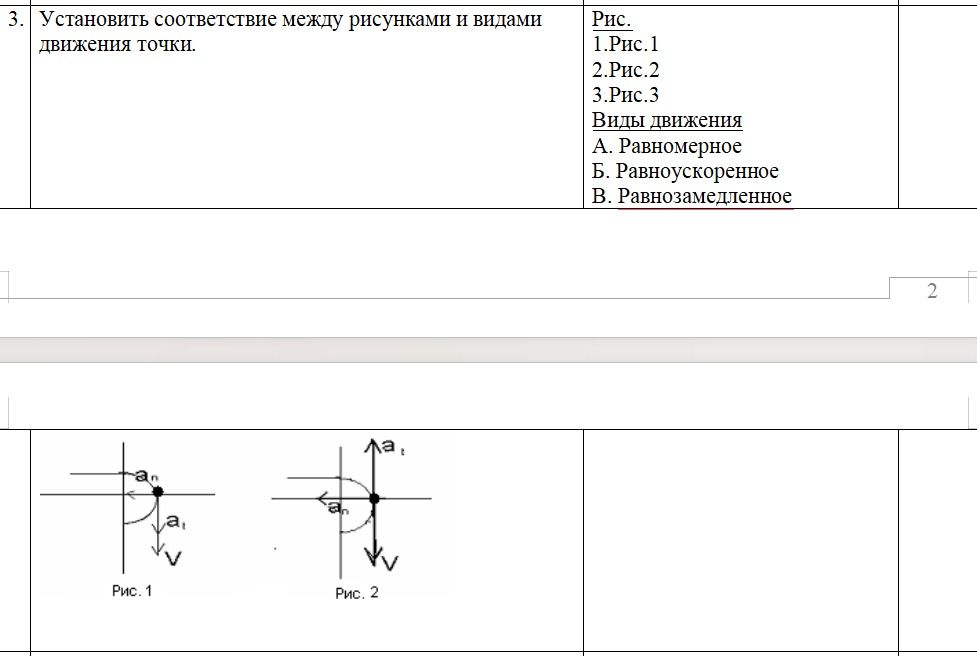

3. Установить соответствие между рисунками и видами движения точки.

Решение:

На рисунке 1 изображены векторы скорости \( \vec{v} \) и нормального ускорения \( \vec{a}_n \). Нормальное ускорение направлено к центру окружности, а вектор скорости касается окружности. Вектор тангенциального ускорения \( \vec{a}_t \) отсутствует (или равен нулю), так как скорость не меняется по величине. Это соответствует равномерному движению по окружности.

На рисунке 2 изображены векторы скорости \( \vec{v} \), нормального ускорения \( \vec{a}_n \) и тангенциального ускорения \( \vec{a}_t \). Вектор скорости касается окружности. Нормальное ускорение направлено к центру окружности. Тангенциальное ускорение направлено вдоль касательной, в данном случае — в сторону движения, что означает увеличение скорости. Это соответствует равноускоренному движению по окружности.

Ответ: 1 – А, 2 – Б.
