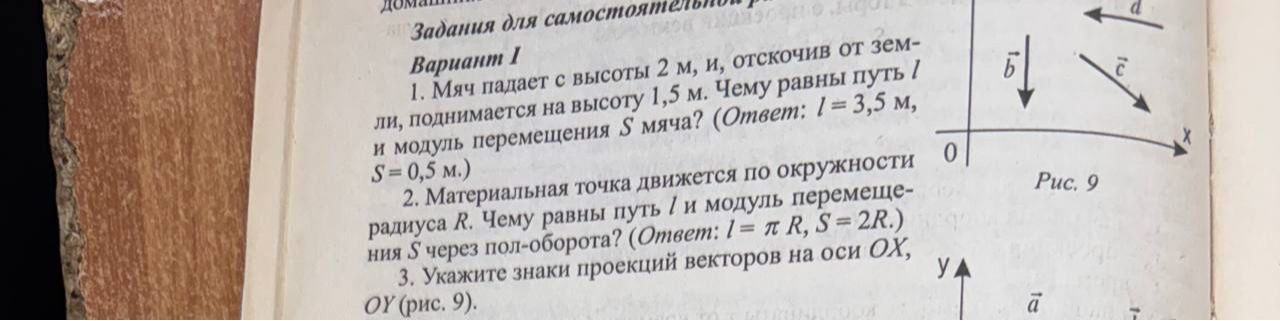

3. Укажите знаки проекций векторов на оси OX и OY (рис. 9).

Знак проекции определяется направлением вектора относительно положительных направлений осей: вправо — положительная проекция на ось \(OX\), влево — отрицательная; вверх — положительная проекция на ось \(OY\), вниз — отрицательная.

• Вектор \(\vec b\) направлен вниз: \(b_x = 0\), \(b_y < 0\).
• Вектор \(\vec c\) направлен вправо и вниз: \(c_x > 0\), \(c_y < 0\).
• Вектор \(\vec d\) направлен влево: \(d_x < 0\), \(d_y = 0\).

Вектор \(\vec a\) на фотографии показан не полностью, поэтому его направление и знаки проекций однозначно определить нельзя.

Ответ: \(b_x=0, b_y<0;\ c_x>0, c_y<0;\ d_x<0, d_y=0\). Для \(\vec a\) нужен полный рисунок.
